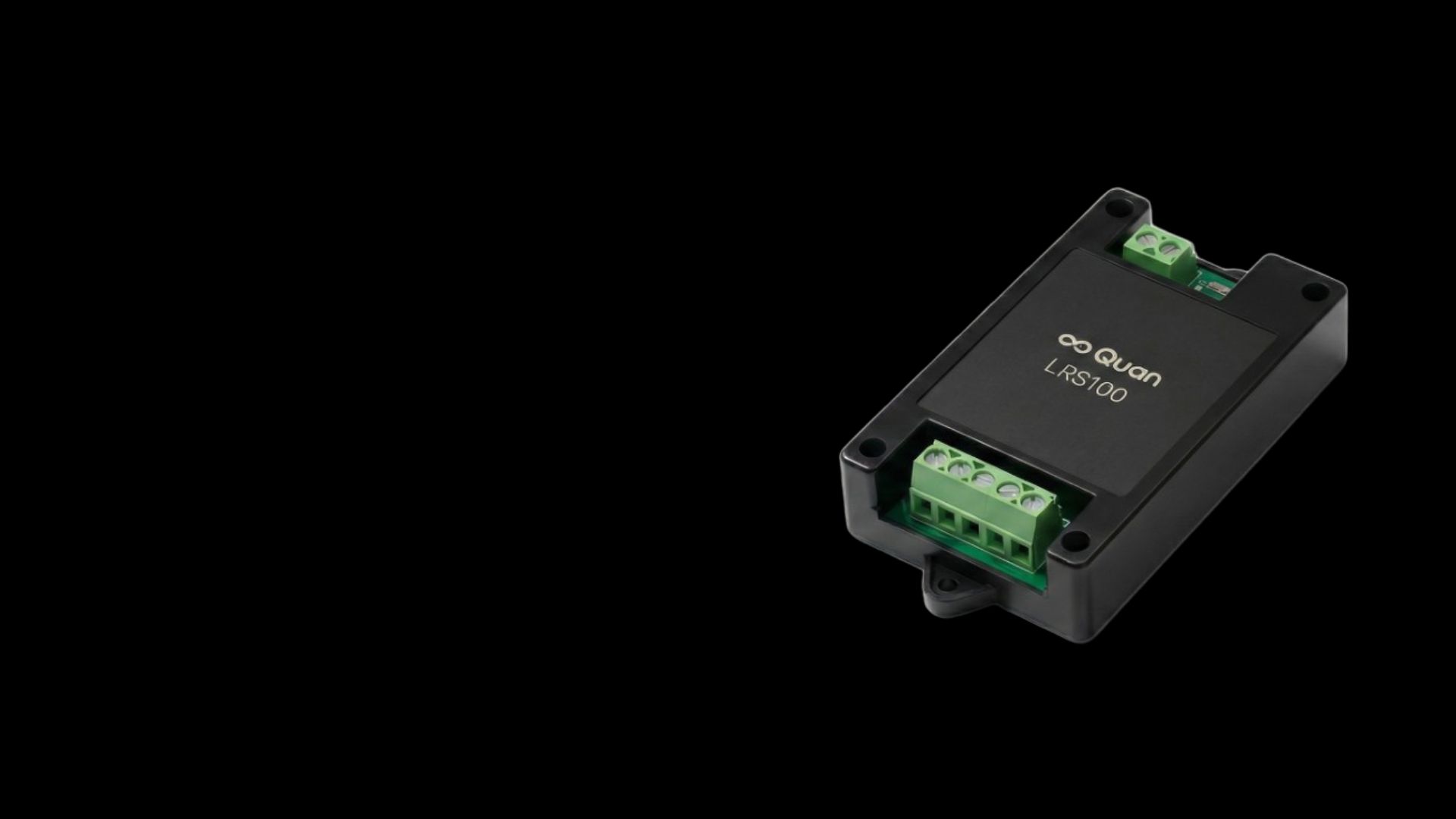

LoRa Smart Relay Switch · 智慧繼電器
LoRa 無線 13A / 250VAC RS-485 / 牆壁開關

LRS100

三合一智慧繼電器開關，整合 LoRa 無線、RS-485 通訊與實體牆壁開關輸入；13A / 250VAC 高負載繼電器、AC 直接輸入免外接電源，選配 BL0942A 電能監測，搭配 QGW820-L 閘道與 QuanCore 平台即可遠端智能化控制燈光與家電。

技術諮詢 查看規格 下載文件
LoRa × RS-485 × Smart Building

傳統插座，智慧升級。

LRS100 是助成國際專為智慧建築設計的 LoRa 智慧繼電器開關， 整合 LoRa MCU 模組、AC/DC 電源、RS-485 通訊與 13A 繼電器於單一裝置。 協助傳統電源插座與燈光照明快速實現遠端智能化控制， 搭配 QGW820-L 閘道器與 QuanCore 平台即可開箱上線。

DESIGN & CRAFTSMANSHIP

三合一整合，嵌入牆面即上線

48×80×30 mm 緊湊機身，整合 LoRa MCU 模組、AC/DC 電源、RS-485 與 13A 繼電器於單一裝置；前端 SW 開關接腳、後端 L/L/N/N/NOut 電源負載接腳，可嵌入牆面開關盒或配電箱，協助傳統插座快速智慧升級。

LRS100 正面 — 雷雕 logo 與外殼
FRONT VIEW

雷雕標誌 · 一體外殼

正面雷射雕刻 QUAN LRS100 標誌，內含 LoRa 天線，外殼一體成形，緊湊耐用適合長期嵌牆部署。

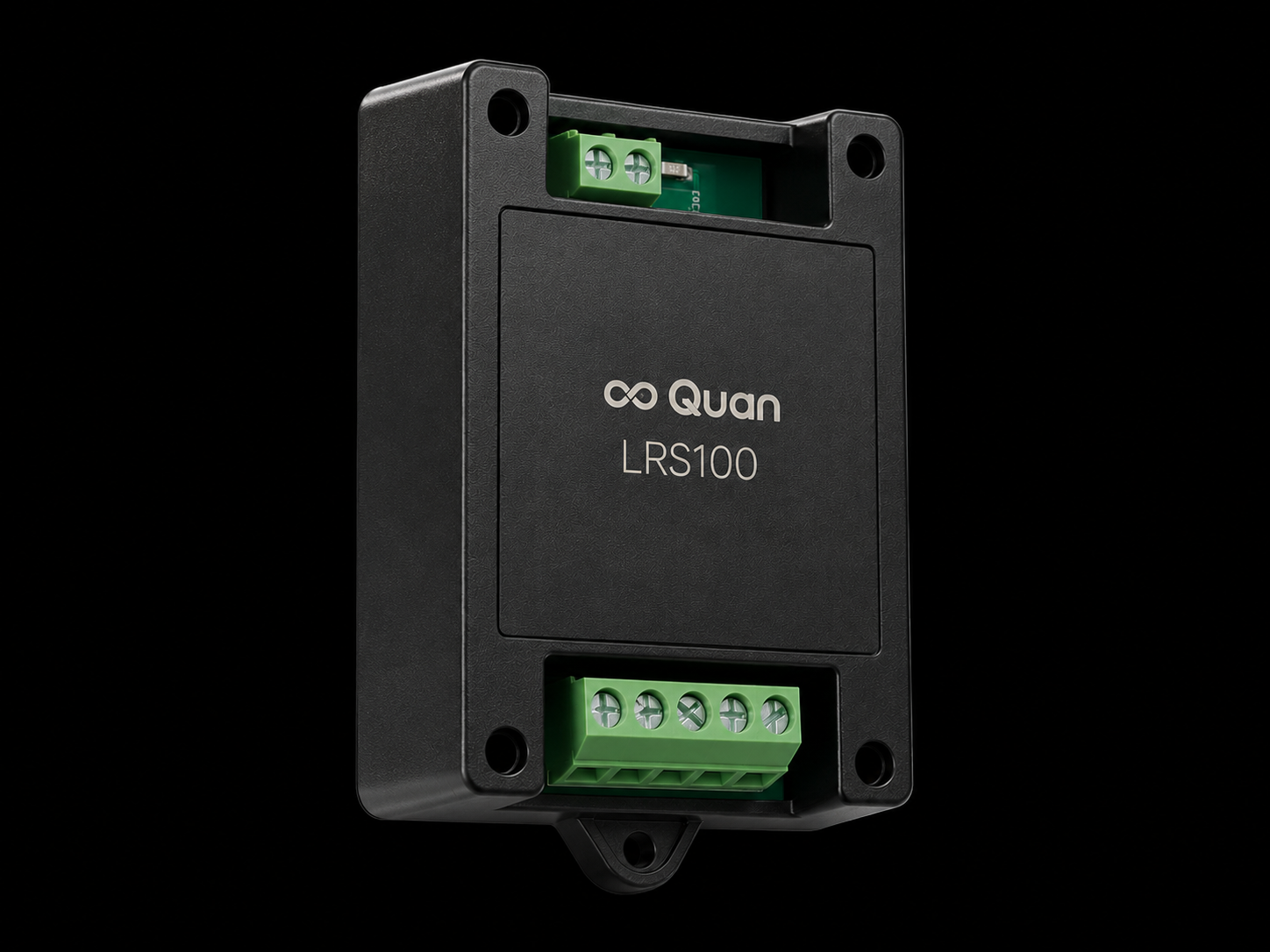

LRS100 側視 — 緊湊機身與接腳
SIDE PROFILE

30 mm 緊湊機身

48×80×30 mm 機身可嵌入牆面開關盒或配電箱安裝。

LRS100 背面 — 電源與負載接腳
CONNECTORS

前 SW · 後 L/N/NOut

前端 2P 同為 SW 開關輸入，後端 5P 為 L / L / N / N / NOut 電源與受控負載輸出。

LRS100 產品全貌與內部結構
INSIDE LRS100

三合一架構，一台到位

LoRa MCU、AC/DC 電源、RS-485 與 13A 繼電器整合於單一裝置，免額外電源模組與控制器，即插即用快速完成智慧建築升級。

WHY LRS100

四大關鍵優勢

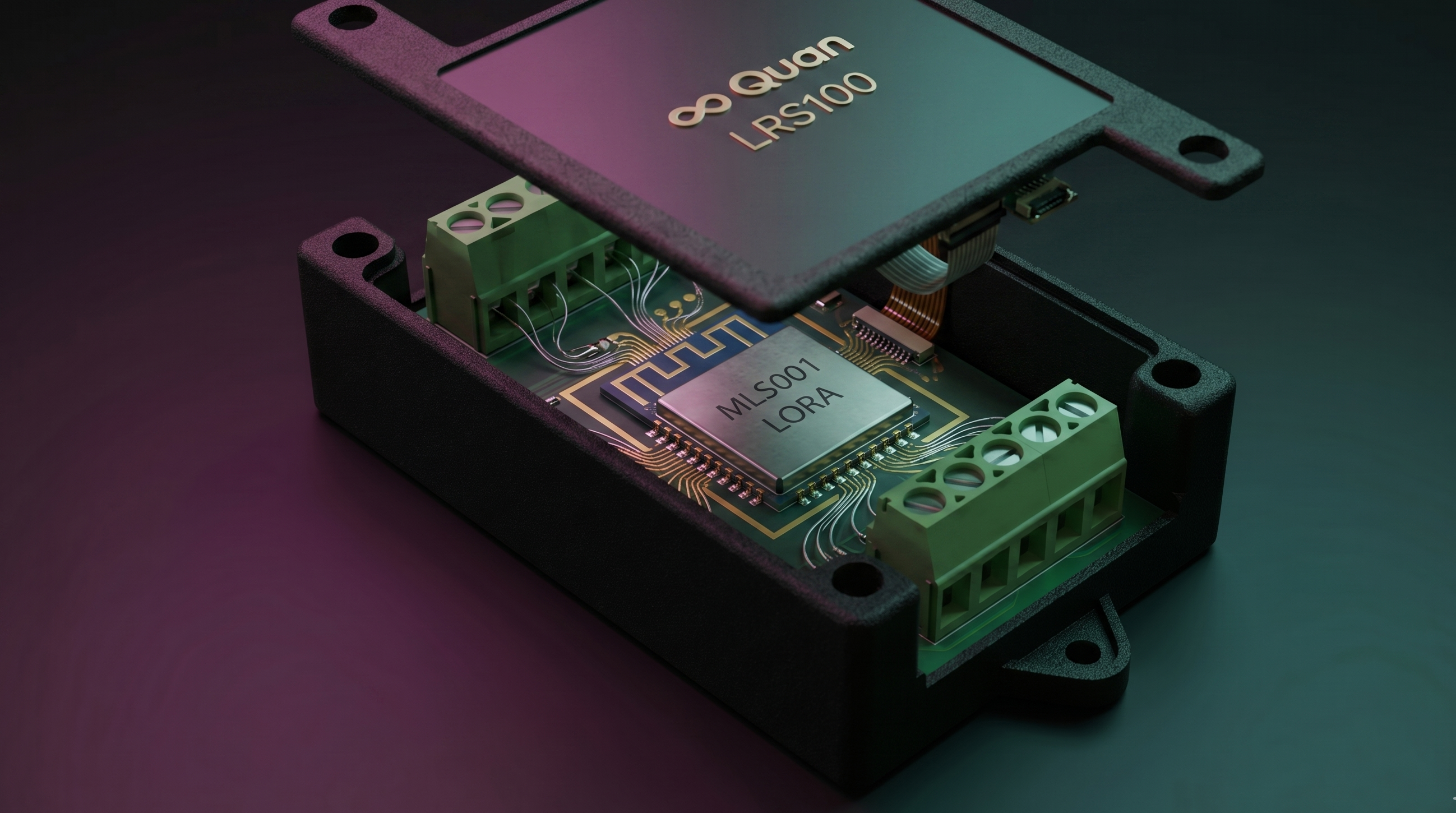

LoRa 無線通訊
LoRa 無線通訊
SX1262
MLS001 模組搭載 SX1262 高靈敏度晶片，支援私有 LoRa / LoRaWAN。

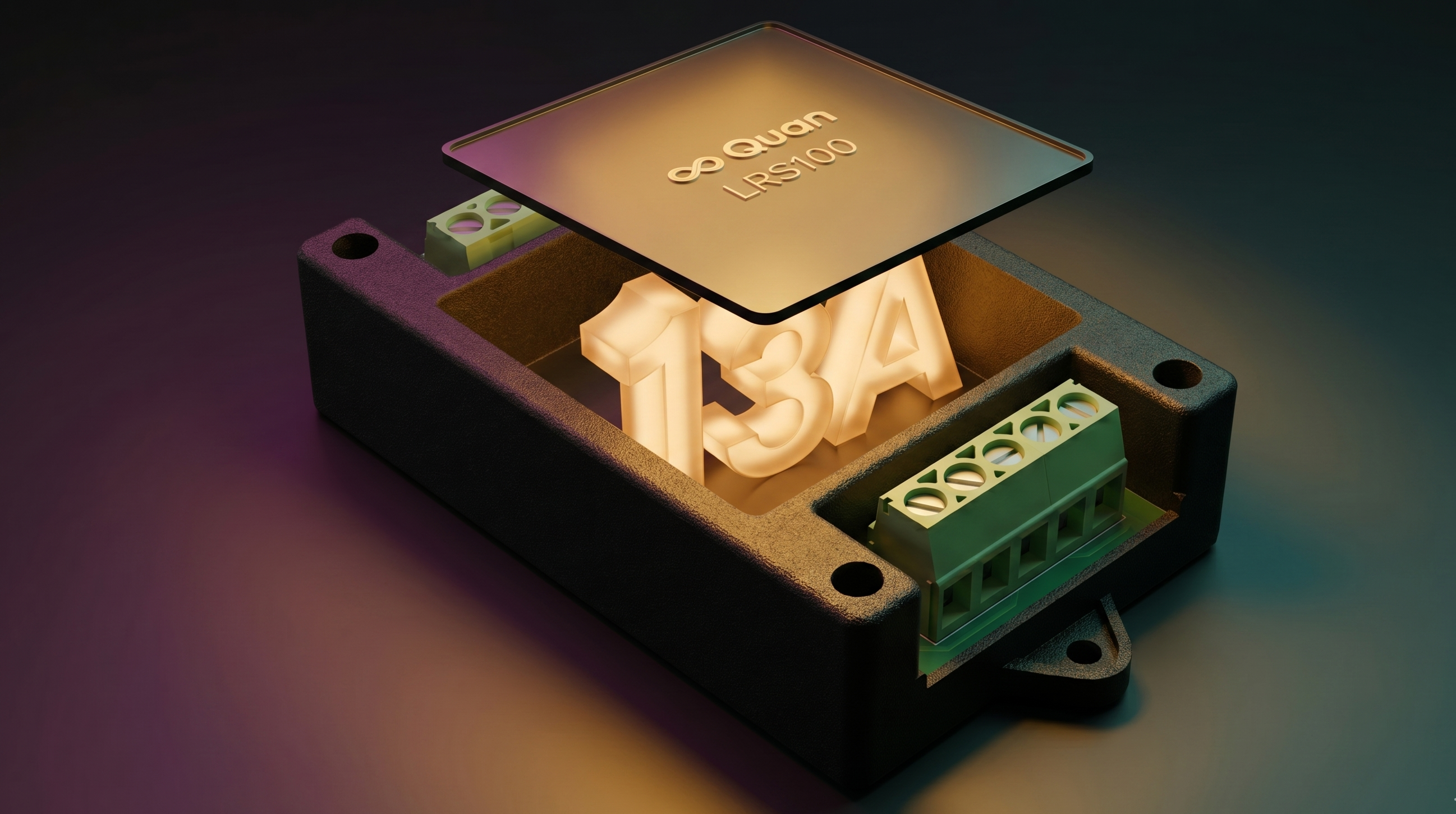

13A 繼電器
高可靠度繼電器
13A
13A / 250VAC 負載，適合家電、燈具與小型泵浦控制。
多重控制模式
多重控制模式
RS-485 + LoRa
牆壁開關實體輸入 + LoRa 遠端 + RS-485，三種控制並存。

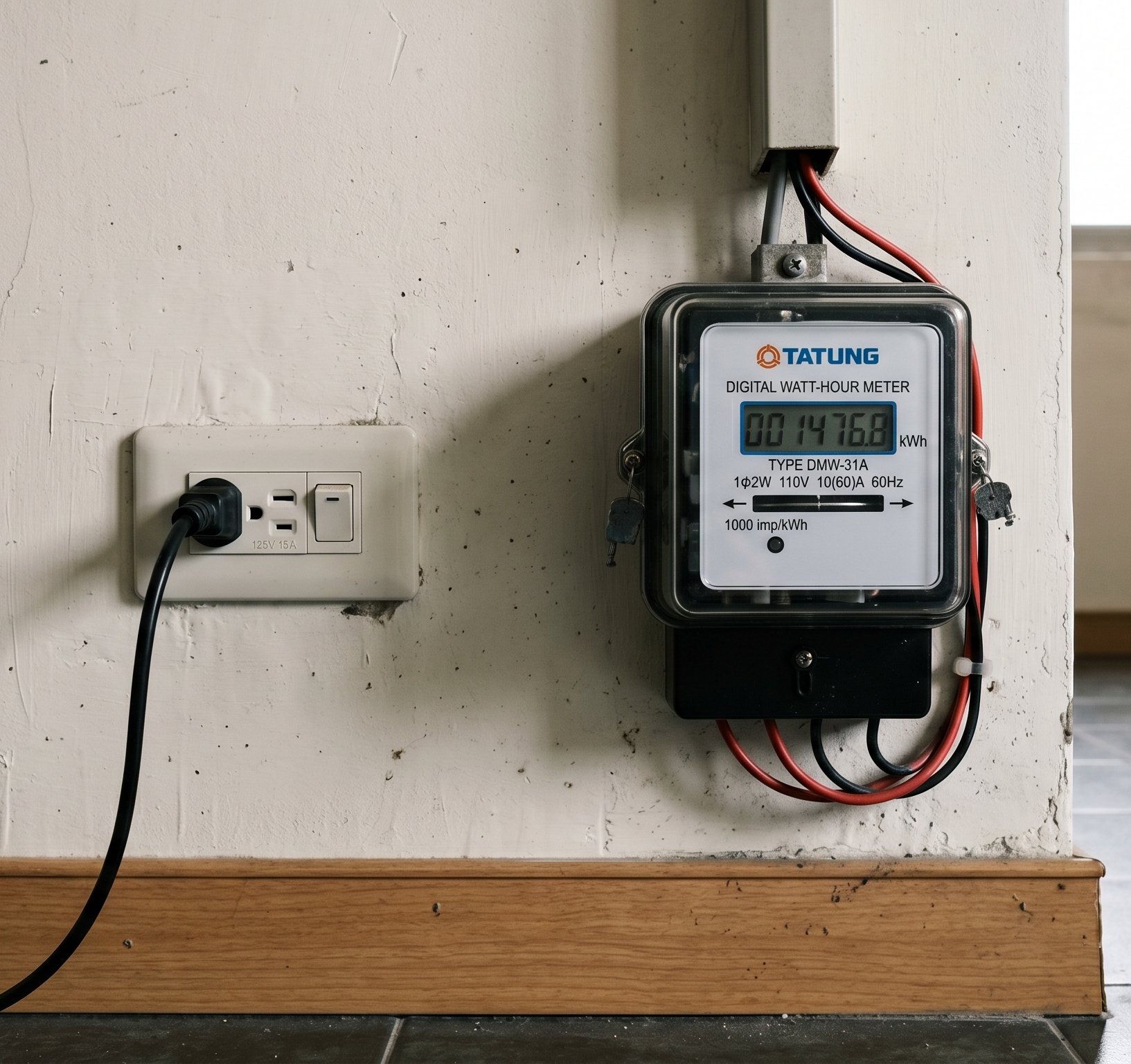

整合電源與電能監測
整合電源 · 選配電能監測
BL0942A
AC 直接輸入免外接電源，選配 BL0942A 量測電壓 / 電流 / 電能。

產品優勢

PRODUCT ADVANTAGES

三合一整合設計

LoRa 無線 + RS-485 通訊，內含 LoRa 天線並支援實體開關串接， 無需額外控制器或外部電源模組。單一裝置完整覆蓋 無線、有線與手動三種控制場景。

長距離遠端覆蓋

採用 SX1262 LoRa 晶片，提供遠距無線覆蓋， 抗干擾能力強，搭配 QGW820-L 閘道器後 由 QuanCore 平台統一遠端管控，適合樓宇自動化部署。

即插即用快速部署

直接接入 AC 電源即可運作，免額外配置電源模組與控制器。 支援現有牆壁開關並聯保留，讓使用者保持原有操作習慣， 快速完成智慧建築升級，零學習成本。

SOLUTIONS WITH LRS100

LRS100 已驅動的智慧控制方案

作為前端控制節點，LRS100 已整合進助成多套解決方案，從智慧建築照明、溫室環控到餐飲排風連動，將 LoRa 無線繼電器轉化為實際的自動化控制。

SMART BUILDING

智慧建築系統 SBS

將 LRS100 部署於燈光照明與電源迴路，透過 QGW820-L 閘道上傳 QuanCore 平台，實現遠端定時、場景排程與即時開關控制；保留牆壁開關並聯，現場人員也能直接手動操作，兩者互不干擾。

了解 SBS 智慧建築方案

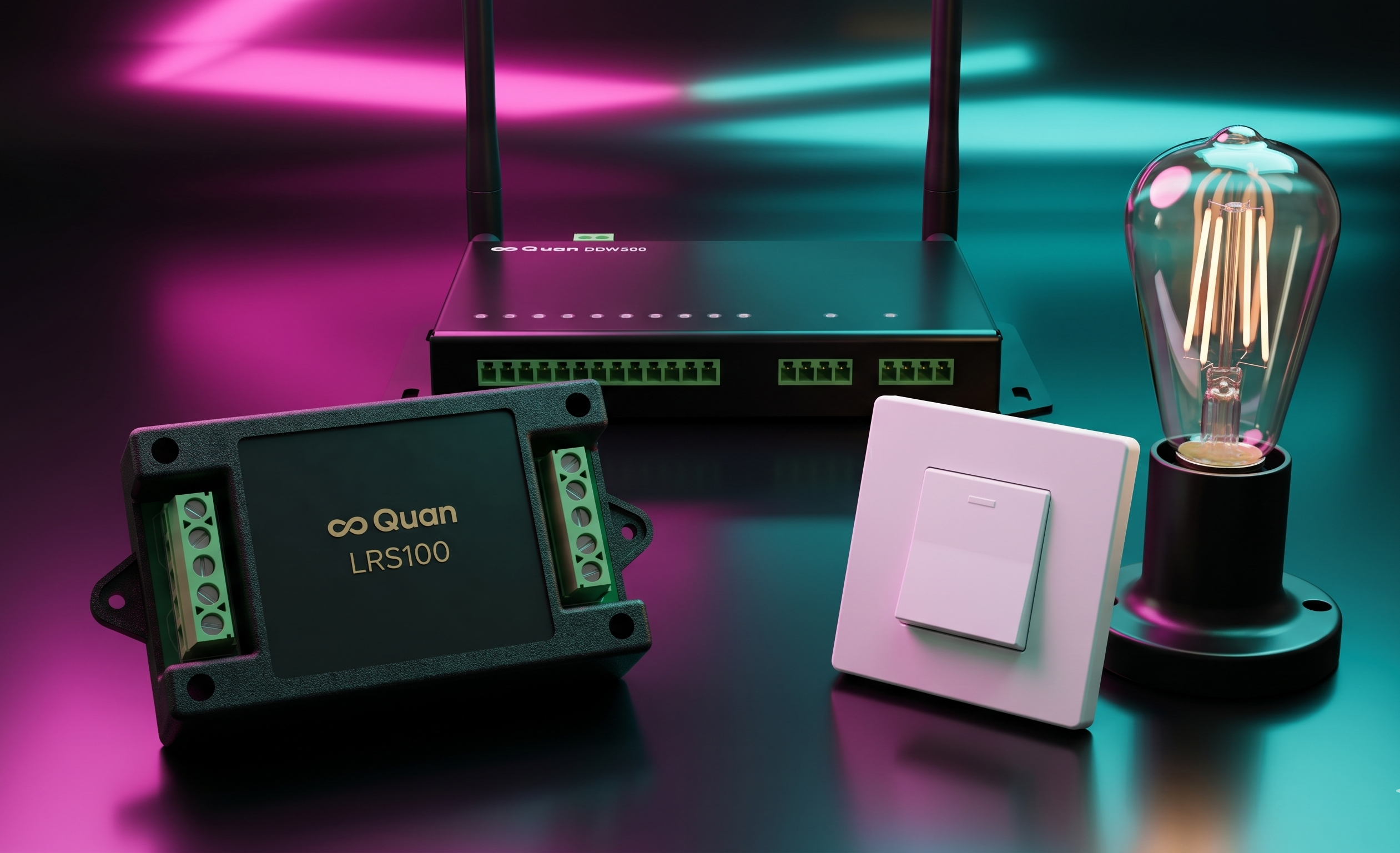

LRS100 用於智慧建築照明遠端控制
LRS100 用於溫室環控設備繼電器控制

GREENHOUSE CONTROL

溫室環控系統 GECS

以 LRS100 的 13A 繼電器遠端控制溫室的風扇、水泵與補光燈等設備，搭配環境感測自動連動，無需現場佈線即可建構彈性的農業環控節點，降低人力與佈建成本。

了解 GECS 溫室環控方案

SMART VENTILATION

炭火燒肉空品連動 BRAQMS

LRS100 作為排風控制節點，依空品感測器的 CO₂ / PM 讀值自動啟停排風扇；選配 BL0942A 電能監測即時回傳用電數據，兼顧用餐環境品質與能耗管理。

了解 BRAQMS 燒肉空品方案
LRS100 用於餐飲排風與電能監測

系統架構

SYSTEM ARCHITECTURE

LRS100
智慧繼電器
13A 開關裝置
LoRa
QGW820-L
LoRa 閘道器
無線接收 / 轉發
Ethernet / Wi-Fi
IPC
工業電腦
邊緣運算 / 轉接
Network
QuanCore
雲端平台
集中管控 / 儀表板

QuanCore 平台：Quanplatform

產品尺寸 & 接腳說明

DIMENSIONS & CONNECTOR

48 Length (mm)
80 Width (mm)
30 Height (mm)
緊湊設計，適合嵌入牆面開關盒或配電箱安裝
前端接腳（2P）— SW 開關
SW1 Switch 牆壁開關輸入端 1
SW2 Switch 牆壁開關輸入端 2（與 SW1 同功能）
若要串接外部實體開關，請將實體開關兩端點跨接至前端 SW 任一接腳 與後端 NOut 的位置。
後端接腳（5P）— 電源 & 負載
L Line AC 火線輸入（1）
L Line AC 火線輸入（2，備用）
N Neutral AC 中性線（1）
N Neutral AC 中性線（2，備用）
OUT NOut 繼電器受控輸出（接負載設備）

Modbus 點位資訊

REGISTER MAP — Function Code 03 / 06

Address Parameter Access Unit 說明
0x0000 Current R mA RMS 電流值
0x0001 Voltage R V RMS 電壓值
0x0002–0x0005 Energy_0 ~ 3 R mWh 累計電能，8 bytes，共 4 個暫存器
0x0006 Power Switch R/W — 電源開關：0 = OFF，1 = ON
0x07D0 StationID R/W — Modbus 裝置 ID / 位址
0x07D1 RFChannel R/W — LoRa RF 頻道設定
0x07D2 PANID R/W — LoRa 網路（群組）ID
0x07D3 RFID R/W — RF 裝置 ID（無線封包顯示用）
0x0800 RESET R/W — 永遠為 0；寫入 1 時重新啟動裝置
0x0801 CLEAR_ENERGY R/W — 永遠為 0；寫入 1 時歸零累計電能
0x0802–0x0805 OFFSET_0 ~ 3 R/W — 校正累計電能用，二補數，寫入即加至累計電能

技術規格

SPECIFICATIONS

LoRa 核心晶片
MLS001
助成自有高靈敏度 LoRa 晶片
支援私有 LoRa 協議
繼電器負載
13 A
250VAC
家電 / 燈具 / 小型泵浦
輸入電源
AC 直接輸入
內建 AC/DC 模組
3.3V LDO 輸出
有線通訊
RS-485
標準有線備援控制
支援 Modbus 協議
輸入介面
牆壁 開關
實體牆壁開關輸入
IO 擴展介面支援
選配 — 電能監測
BL0942A
支援即時電壓 / 電流 / 功率偵測
適合 ESG 能耗管理與電費成本計算應用
FULL SPECIFICATIONS

完整技術規格

通訊與控制 · COMMUNICATION
LoRa 核心MLS001 模組（SX1262 晶片）
LoRa 協議私有 LoRa / LoRaWAN
有線通訊RS-485（Modbus，function code 03 / 06）
控制模式LoRa 遠端 ＋ RS-485 ＋ 牆壁開關輸入
搭配閘道QGW820-L → QuanCore 平台
繼電器與供電 · POWER
繼電器負載13A / 250VAC
適用負載家電、燈具、小型泵浦
輸入電源AC 直接輸入（內建 AC/DC 模組 ＋ 3.3V LDO）
電能監測選配 BL0942A（電流 / 電壓 / 累計電能）
機構與接腳 · MECHANICAL
外觀尺寸48 × 80 × 30 mm
前端接腳2P — SW 開關輸入
後端接腳5P — L / L / N / N / NOut
安裝方式嵌入牆面開關盒 / 配電箱
LRS100 外觀與接腳

三合一整合 · 48 × 80 × 30 mm

LoRa MCU、AC/DC 電源、RS-485 與 13A 繼電器整合於單一緊湊機身，免外接電源與控制器，可嵌入牆面開關盒即插即用。

※ 規格依 LRS100 Datasheet Ver.0.5 整理，實際數據以出貨文件為準。需完整文件請至 下載中心 取得。
