Multi-function Power Meter · 三相電力量測
三相多功能電表 可搭配 L200 無線化 True RMS 量測
EM200 EM100

EM200

三相多功能電表 · DIN 導軌安裝 · 最多接 3 支 CT 勾表 · 電流輸入 0.05~5A

查看規格 下載文件
DESIGN & BUILD

為工業配電盤而生的導軌式工藝

EM 系列採 PC+ABS（UL-94V0）阻燃外殼、標準 DIN 35mm 導軌卡扣，上下分離式端子台對應電壓輸入與三路 CT，前面板大字幕 LED 顯示與按鍵操作，能直接嵌入電控箱與斷路器並排運作。

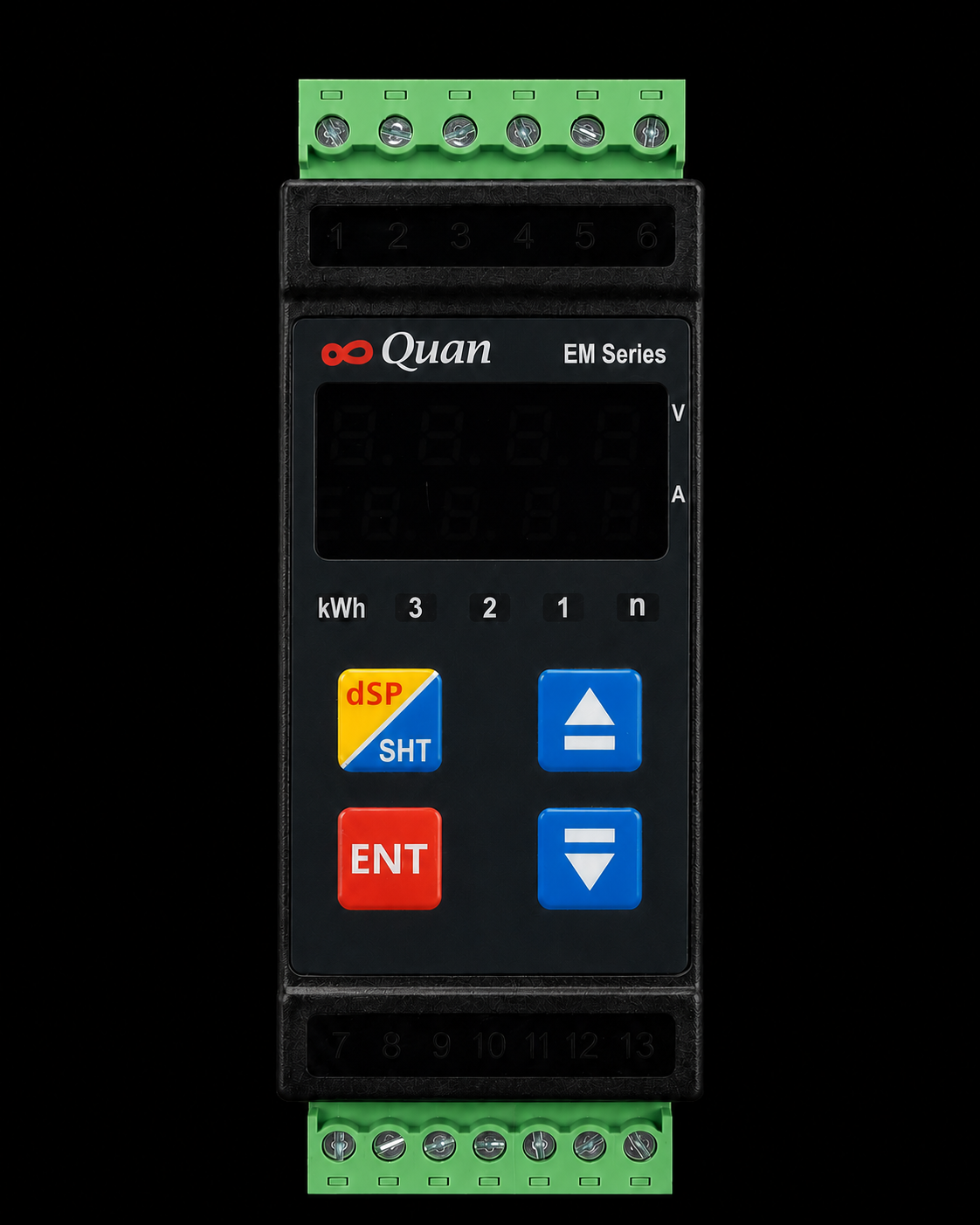

EM 系列 正面 — LED 顯示幕與操作按鍵
FRONT VIEW

大字幕 LED 顯示 · 按鍵操作

前面板大字幕 LED 即時顯示電壓、電流、功率、電量等數值，dSP / SHT 與上下鍵切換頁面，現場免接電腦即可讀值，上下端子台分離配線整齊清楚。

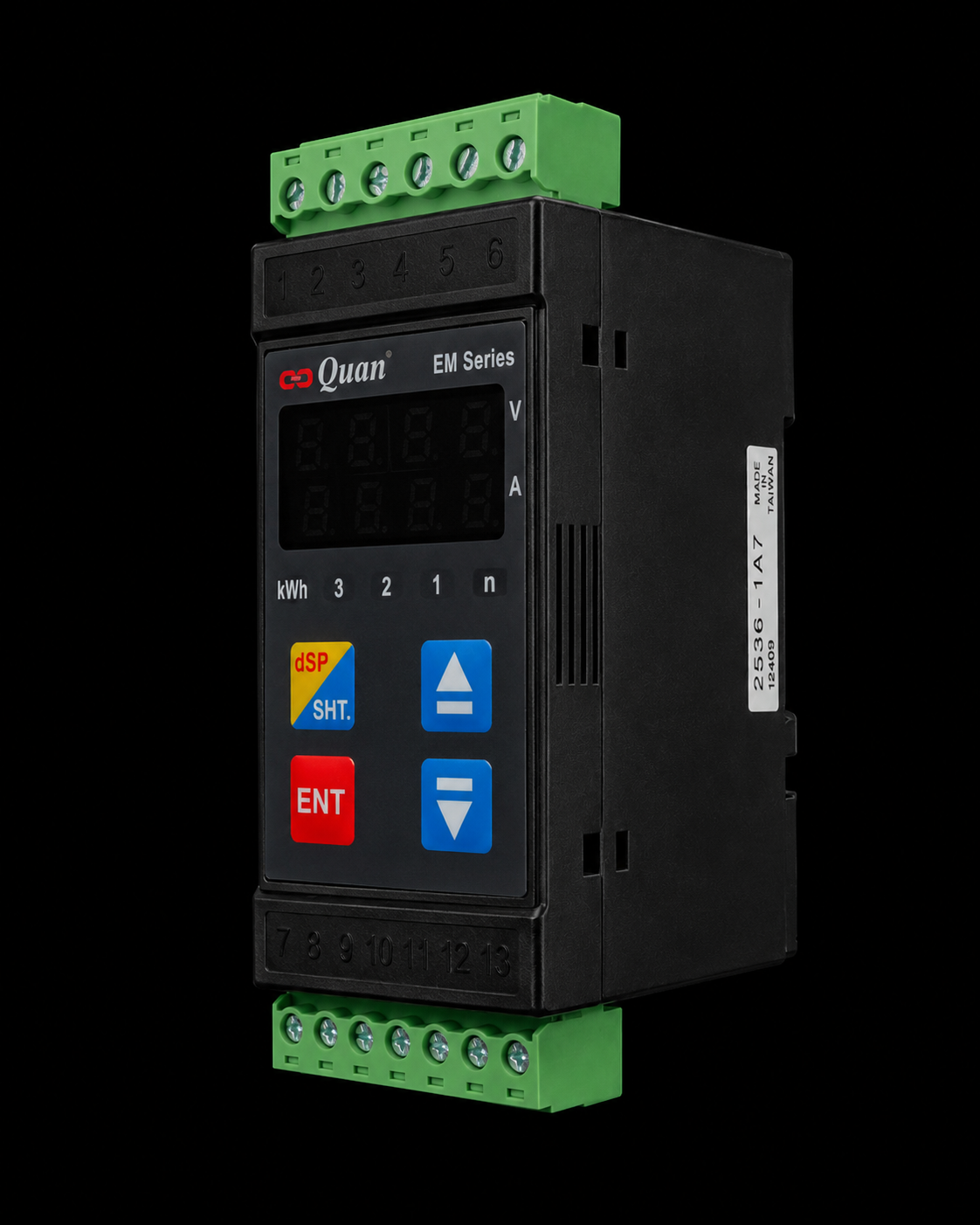

EM 系列 側視 — DIN 導軌薄型機身
SIDE PROFILE

DIN 導軌薄型機身

標準 35mm 導軌卡扣，薄型機身節省盤內空間，EM100 寬度僅 34mm。

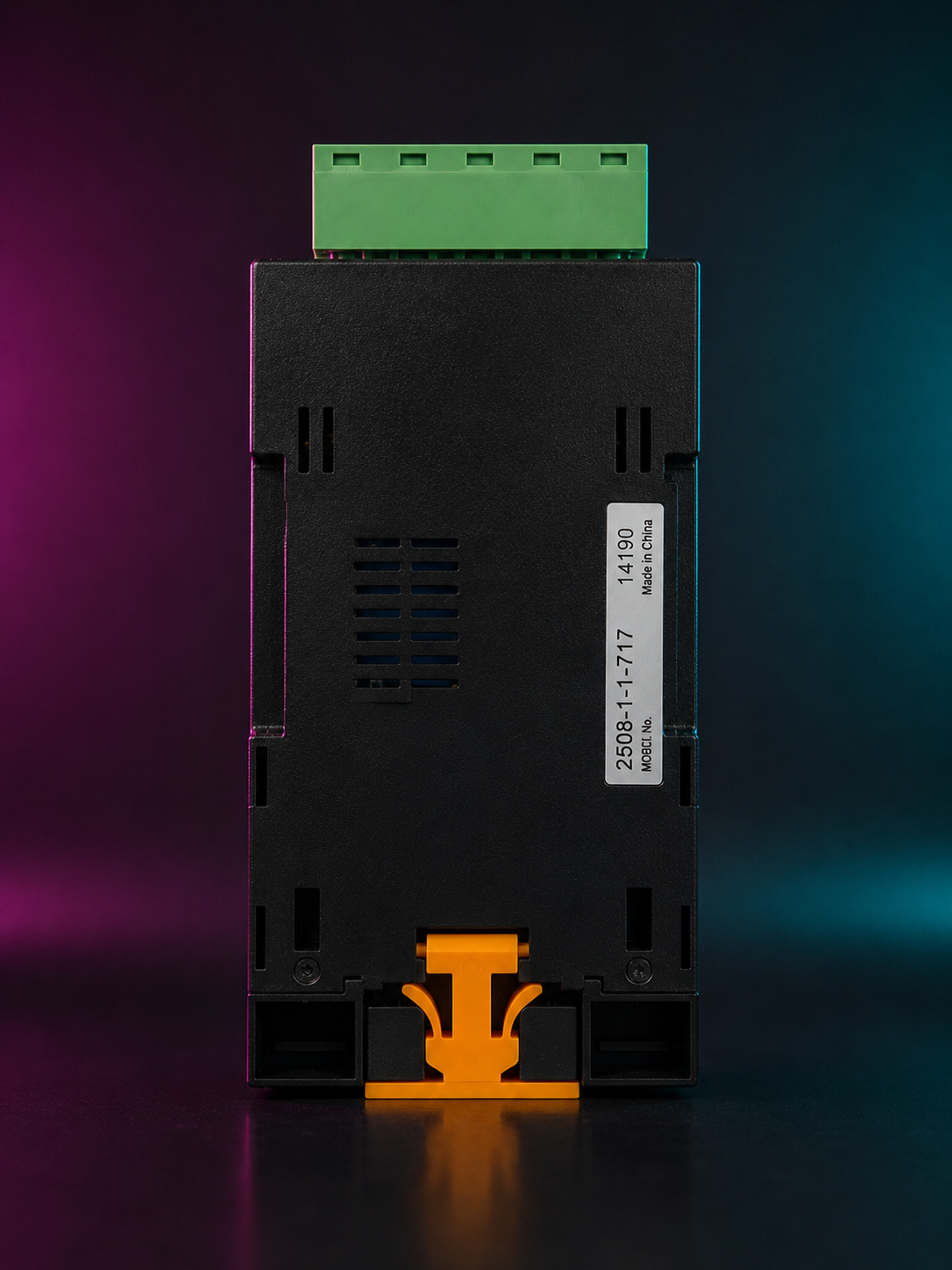

EM 系列 背面 — 導軌卡扣與端子配置
MOUNTING

導軌卡扣 · 端子配置

背面標準導軌卡扣設計，免工具快速上盤；端子分區清楚，符合工業配電規範。

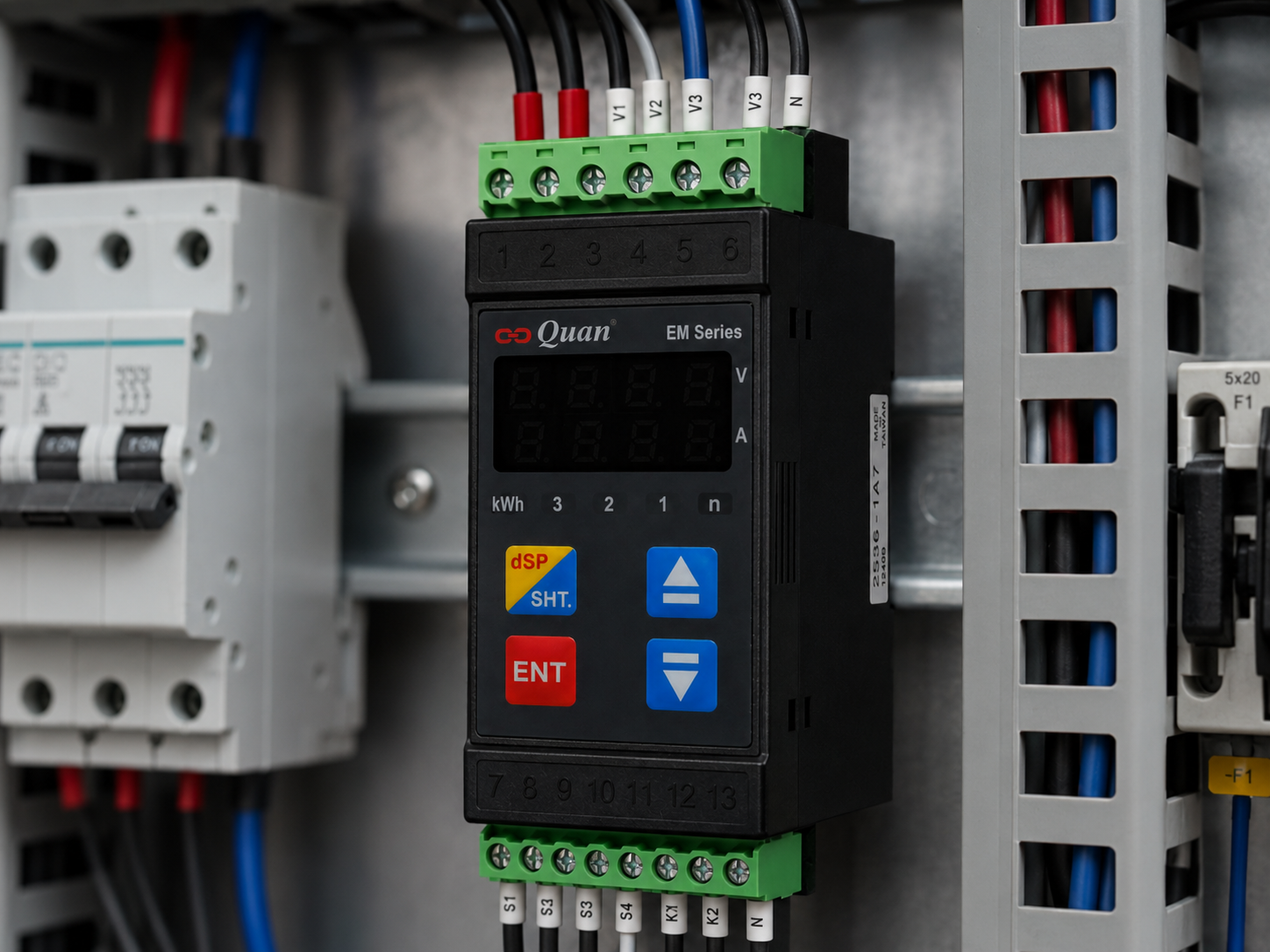

EM 系列 安裝於工廠電控箱導軌上
IN THE FIELD

直接嵌入工廠電控箱

EM 系列與斷路器並排卡入電控箱導軌，三路 CT 由下方端子接入、RS-485 由上方輸出，作為三相設備的分項電表，即時掌握各迴路用電與功率因數。

精準量測，驅動工廠數位化。

Multi-function Power Meter

搭配 L200
秒變無線電表

EM100/EM200 本身透過 RS-485 Modbus 輸出資料。搭配助成的 L200 LoRa 無線傳輸器，即可在不改動電表配線的前提下，將量測數據透過 LoRa 長距傳至 QGW820-L 閘道器，再上傳雲端平台。

工廠內數十台電表可同時無線管理，完整保留 RS-485 有線備援，兼顧彈性與穩定性。

無需額外佈線 LoRa 長距傳輸 雲端儀表板整合 有線 RS-485 同時保留

SCENARIO 01

工廠三相設備
數位化管理

針對工廠電控箱內的三相馬達、壓縮機、幫浦等重要設備，安裝 EM200 作為分項電表。結合 QGW820 閘道器，即時掌握各設備的用電量與功率因數，達到精準的能源管理目標。

了解智慧工廠方案
EM 系列裝於工廠電控箱導軌

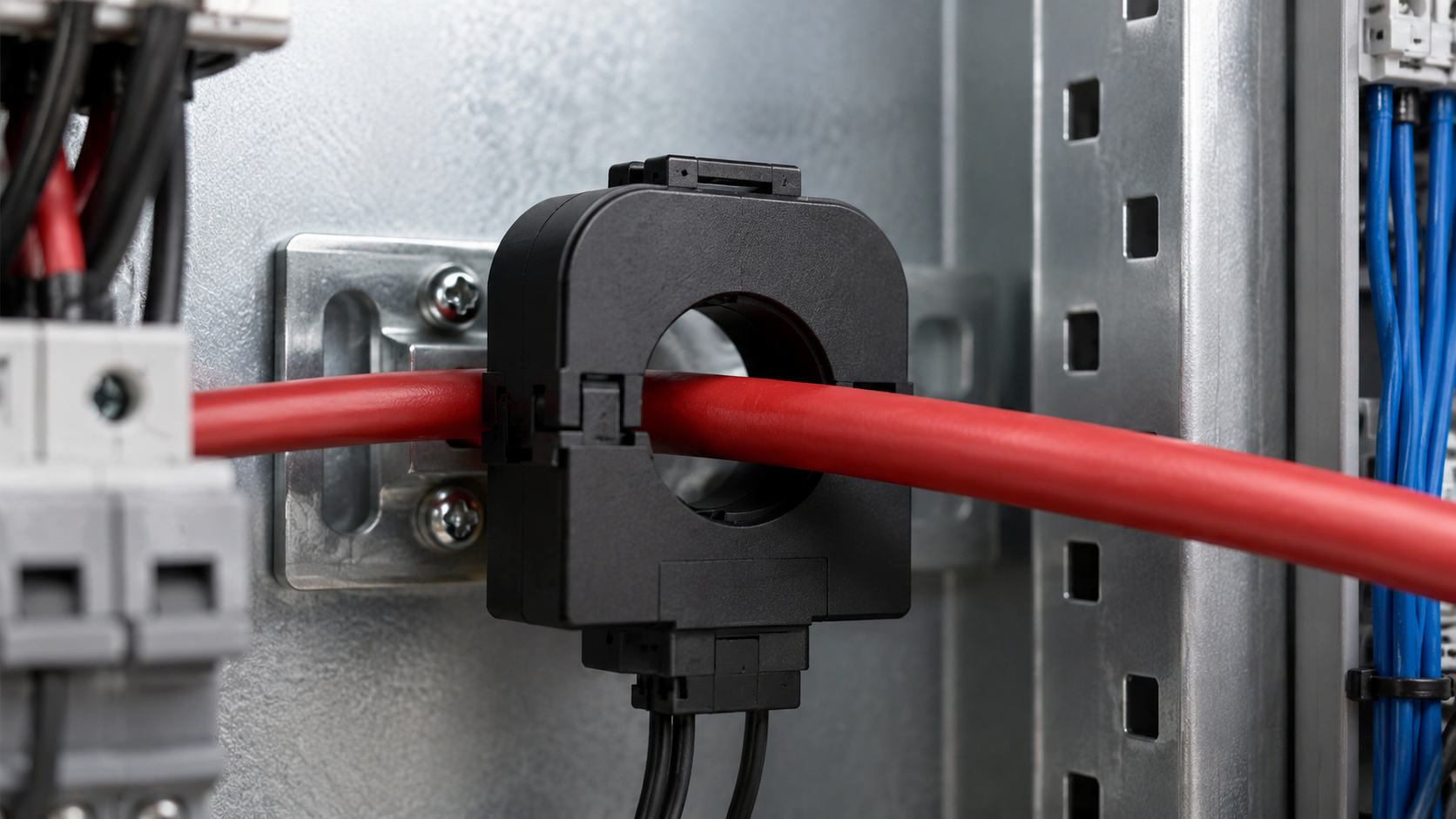

EM 系列搭配夾式 CT 量測三相電流

SCENARIO 02

參考電表
精準對帳計量

作為工廠的用戶端參考電表，EM200 符合 Class 0.5S (IEC62053-22) 規範，精確量測累積有效電量與無效電量，搭配夾式 CT 免破線安裝，量測數據上傳 QuanCore 平台即可與電力公司帳單交叉比對，找出電費異常並進行節能優化。

了解 QuanCore 監控平台

六種接線方式

Flexible Wiring Methods

1P2L
單相 2 線式，適用於一般家用/商用 L-N 接線，接 1 支 CT。
1CT
1P3L
單相 3 線式，適用於 110/220V 分相配電，接 2 支 CT。
2CT
1P3C
單相 3 線加 CT，共 3 支 CT，適合高精度單相量測。
3CT
3P3L
三相 3 線式，適用於工業三相設備，接 2 支 CT 量測。
2CT
3P3C
三相 3 線式加 3CT，三相不平衡精確量測的首選配置。
3CT
3P4L
三相 4 線式（含 N 線），適用於三相四線工業配電系統。
3CT

型號對照

Model Comparison · EM200 vs EM100

兩款共用規格
工作電源
90~265 VAC · 50/60Hz ±2%
量測方式
True RMS · 128 pt/cycle
輸入電壓
480V (VLN) / 690V (VLL) max
精度
V/I ±0.2% · kWh Class 0.5S
接線方式
1P2L / 1P3L / 1P3C / 3P3L / 3P3C / 3P4L
通訊介面
RS-485 Modbus RTU
安裝方式
DIN 35mm 導軌 · IP-20
工作環境
0~60°C · 5~85% RH
EM200
三相工業型
EM 系列
電流輸入
0.05 ~ 5A（外接 CT 勾表）
電流偵測
最多 3CT（L1 / L2 / L3 各一支）
外殼尺寸
65 × 75 × 93 mm
適用場景
工廠三相設備 · 電控箱分項電表
VS
EM100
微小電流型
EM 系列
電流輸入
1 ~ 100mA（小變比 CT 二次側輸出）
電流偵測
最多 3CT（小變比 / 高精度 CT）
外殼尺寸
34 × 75 × 93 mm（更薄）
適用場景
精密設備 / 半導體廠 / 醫療儀器

技術規格

Specifications

量測方式
量測方式
True RMS
128 point / cycle 取樣速度，精準捕捉電力波形
精度
電壓 / 電流精度
±0.2%
解析度 0.1V / 0.001A
電量精度
電量精度 (kWh)
Class 0.5S
IEC62053-22 · 0.001kWh 解析度
尺寸
外觀尺寸 (EM200)
65×75×93mm
DIN 35mm 導軌安裝 · IP-20 · PC+ABS UL-94V0 外殼
工作電源
工作電源
90~265VAC
50/60Hz±2% · 消耗功率 5VA max
工作溫度
工作環境
0 ~ 60°C
濕度 5 ~ 85% RH · 功率因數 ±0.5% / 0.01 解析度
COMMUNICATION PROTOCOL

RS-485 Modbus RTU 通訊與量測資料

EM 系列以 RS-485（Modbus RTU）輸出全部三相量測資料，可直接對接 QGW820-L 閘道器、L200 LoRa 傳輸器或第三方 SCADA / PLC。下表為各量測參數的精度、解析度與量測範圍（依 EM100/EM200 Datasheet 2025/05/07）。

MEASURED DATA · 量測資料
量測項目精度解析度量測範圍
即時量測 · INSTANT
Voltage (V)±0.2%0.1 V50~480VAC (VLN) · 50~690VAC (VLL)
Current (I)±0.2%0.001 A0~5A（0~99999999）
Power Frequency (Hz)±0.5%0.1 Hz45.0 ~ 70.0 Hz
Power Factor (PF)±0.5%0.01-1.000 ~ 1.000
功率 · POWER
Active Power (W)±0.5%0.1 W-19999999 ~ 99999999
Reactive Power (Q)±0.5%0.1 VAR-19999999 ~ 99999999
累計電能 · ENERGY
Active Watt Hour (kWh)Class 0.5S0.001 kWh-19999999 ~ 99999999（IEC62053-22）
Reactive Watt Hour (kQh)±0.5%0.001 kVarh-19999999 ~ 99999999
RS-485 INTERFACE · 介面參數
項目規格
通訊介面RS-485（亦提供 RS-232 接點）
通訊協議Modbus RTU
量測方式True RMS · 128 point / cycle
告警輸出COM / NO 繼電器接點（AL · 5A/250VAC max）
上行整合經 QGW820-L 閘道器 → MQTT 上傳雲端，或 L200 LoRa 無線化
FULL SPECIFICATIONS

完整技術規格

電氣 · ELECTRICAL
工作電壓90 ~ 265 VAC · 50/60Hz ±2%
消耗功率AC：5VA max · DC：2VA max
輸入電流EM200：0.05 ~ 5A · EM100：1 ~ 100mA
輸入電壓480VAC (VLN) max · 690VAC (VLL) max
電流偵測1CT / 2CT / 3CT（最大輸入 5A+20%）
量測 · MEASUREMENT
量測方式True RMS
取樣速度128 point / cycle
電壓 / 電流精度±0.2%
電量精度 (kWh)Class 0.5S（IEC62053-22）
接線方式1P2L / 1P3L / 1P3C / 3P3L / 3P3C / 3P4L
機構與環境 · MECHANICAL
外殼材質Intensive PC + ABS（UL-94V0）
保護等級IP-20
安裝方式DIN 35mm 導軌
外觀尺寸EM200：65×75×93 mm · EM100：34×75×93 mm
工作環境0 ~ 60°C · 5 ~ 85% RH
EM 系列 DIN 導軌三相多功能電表

True RMS 三相多功能 · DIN 導軌 · RS-485 Modbus

最多接 3 支 CT 勾表免破線量測三相 V / I / W / VAR / kWh / PF / Hz，Class 0.5S 電量精度，可經 QGW820-L 上雲或 L200 無線化，作為工廠分項電表與參考計量。

※ 規格依 EM100/EM200 Datasheet（2025/05/07）整理。EM100 與 EM200 差異僅在電流輸入量程與機身寬度，其餘量測與通訊規格相同。需完整文件請至 下載中心 取得。
