高精度三軸 MEMS 加速規，最高 4 kHz 取樣頻率，CNC 鋁合金外殼耐 20,000g 衝擊，RS-485 Modbus RTU 即插即用，適用馬達、泵浦、CNC 刀具的預知保養監測。

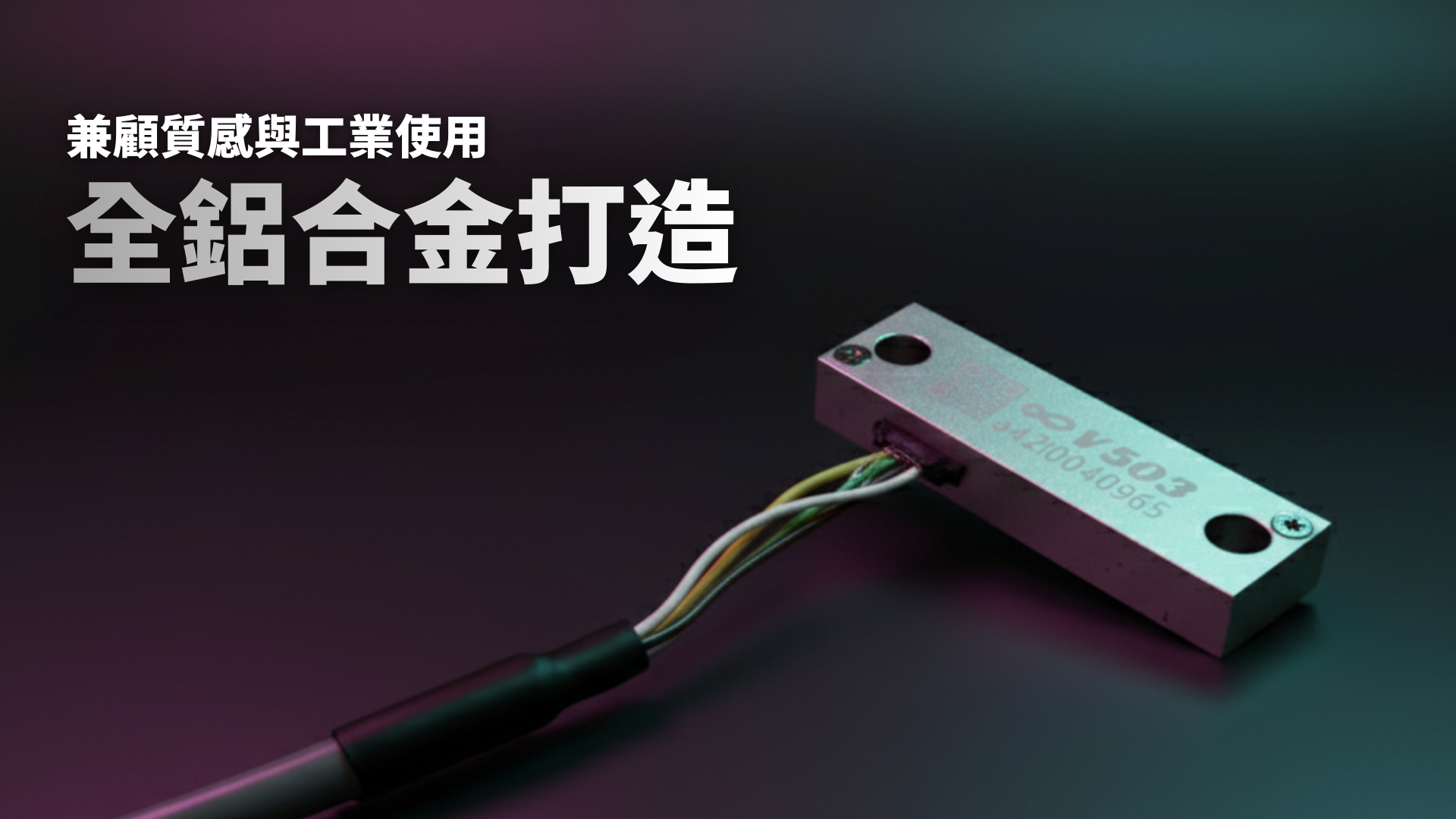

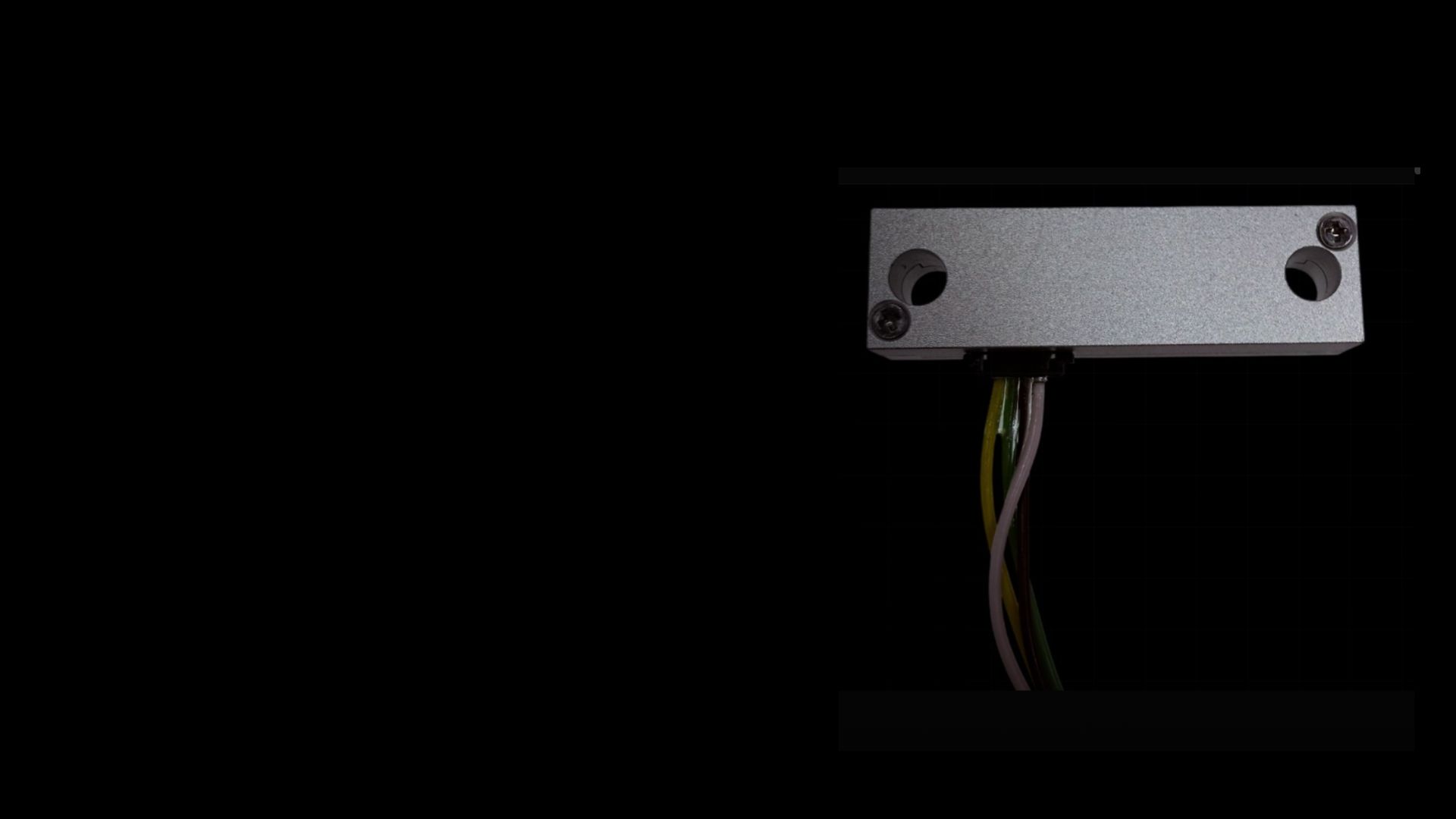

從一體成形的 CNC 鋁合金外殼，到雷雕 logo 與防水出線設計，V503 以精密工藝打造，能直接貼附於馬達、泵浦與機台，承受嚴苛環境長時間運轉。

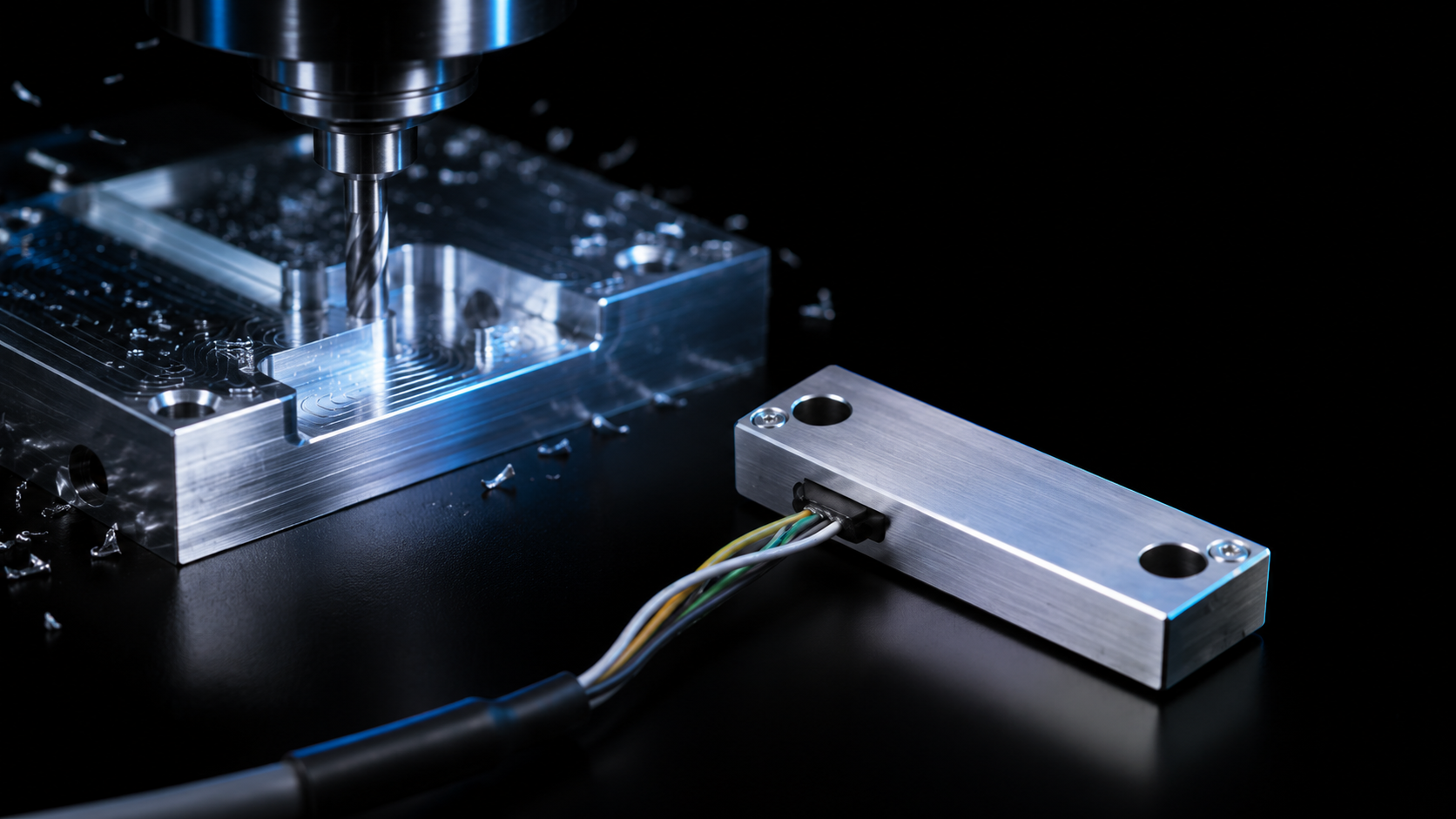

正面雷射雕刻 V503 標誌，鋁合金本體經 CNC 精密銑削與拉絲處理，四角螺絲鎖固，結構紮實不鬆動。

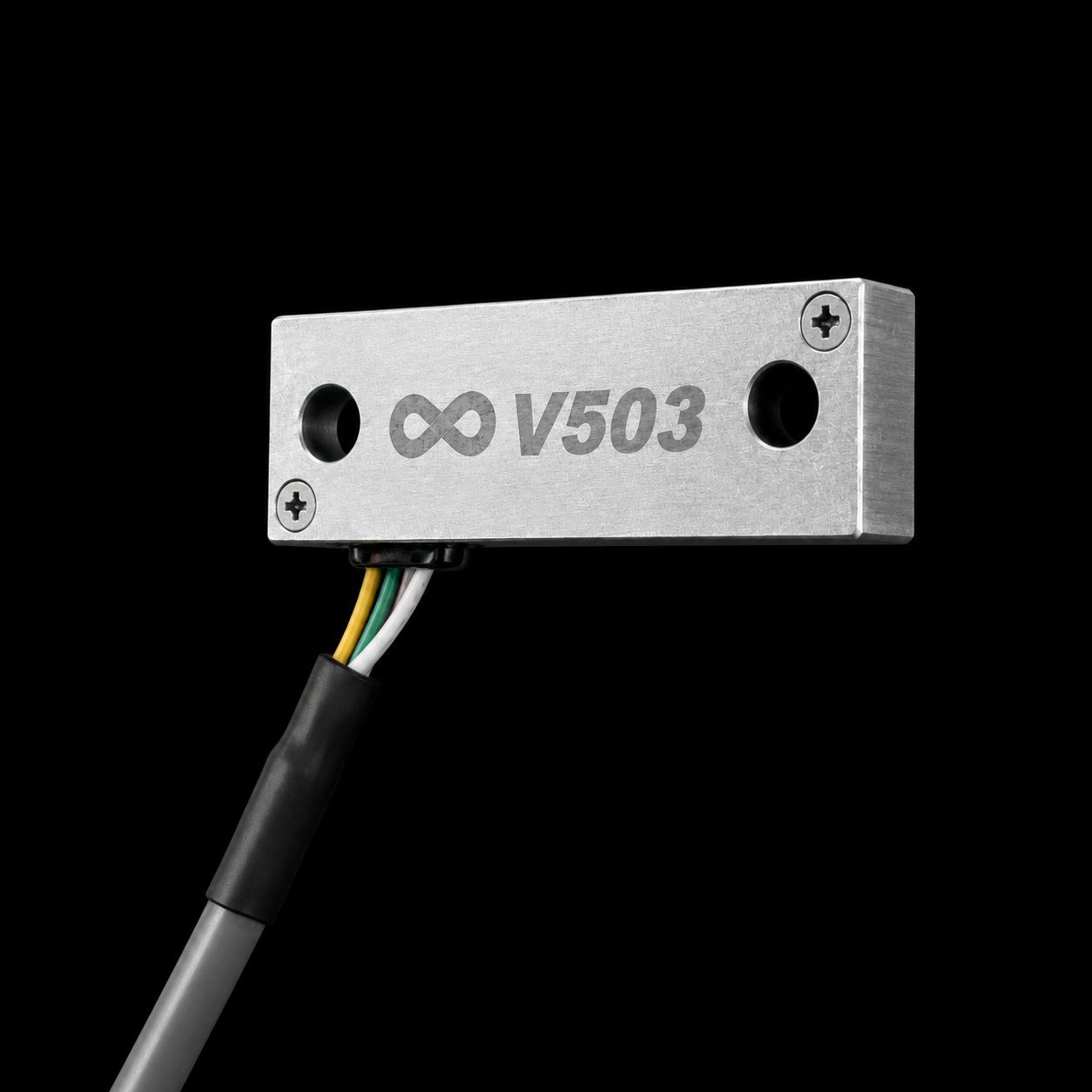

僅 10 mm 厚的薄型外殼，搭配防水出線護套，可貼合狹小安裝面。

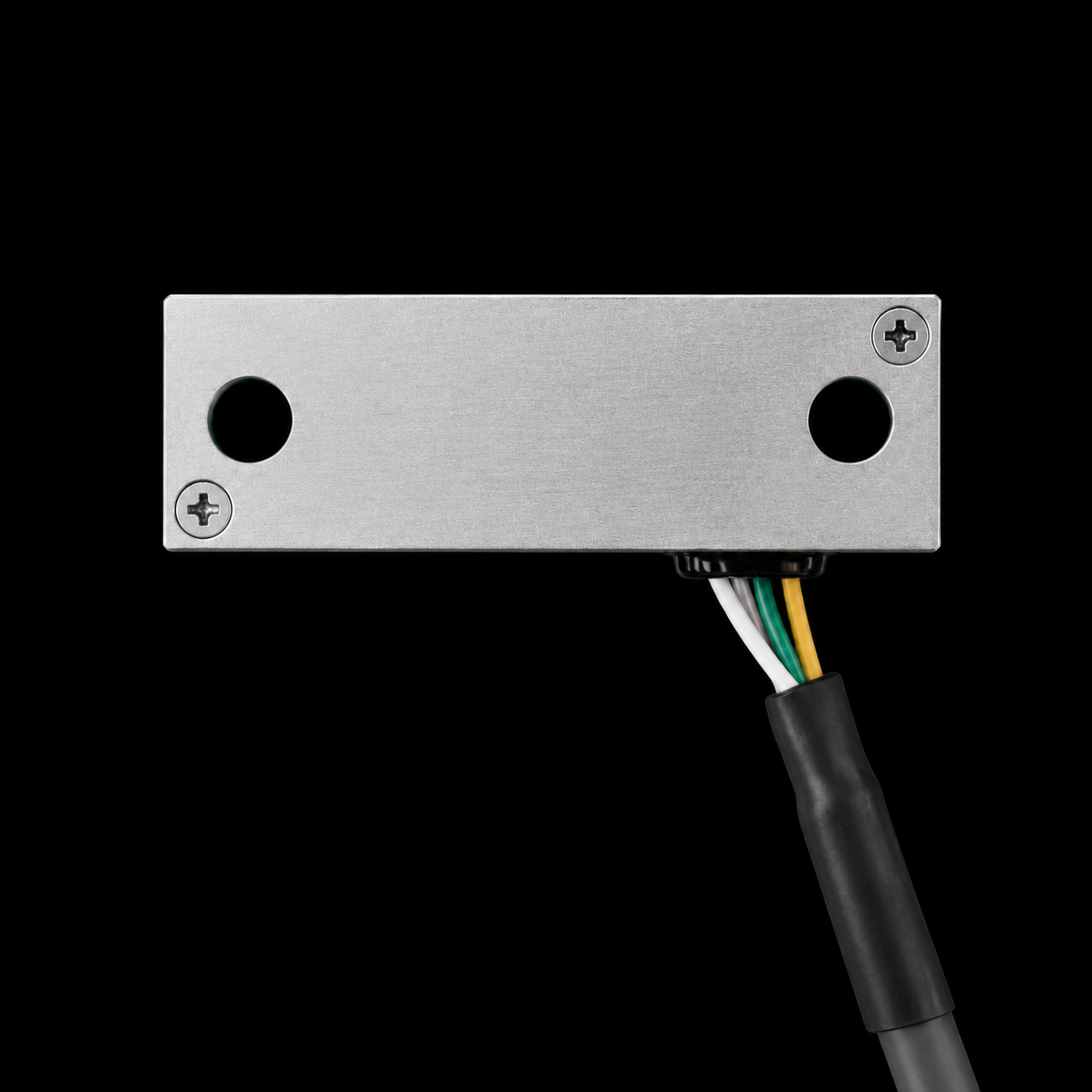

左右雙安裝孔快速鎖固，四色訊號線對應電源與 RS-485 差分訊號，接線一目了然。

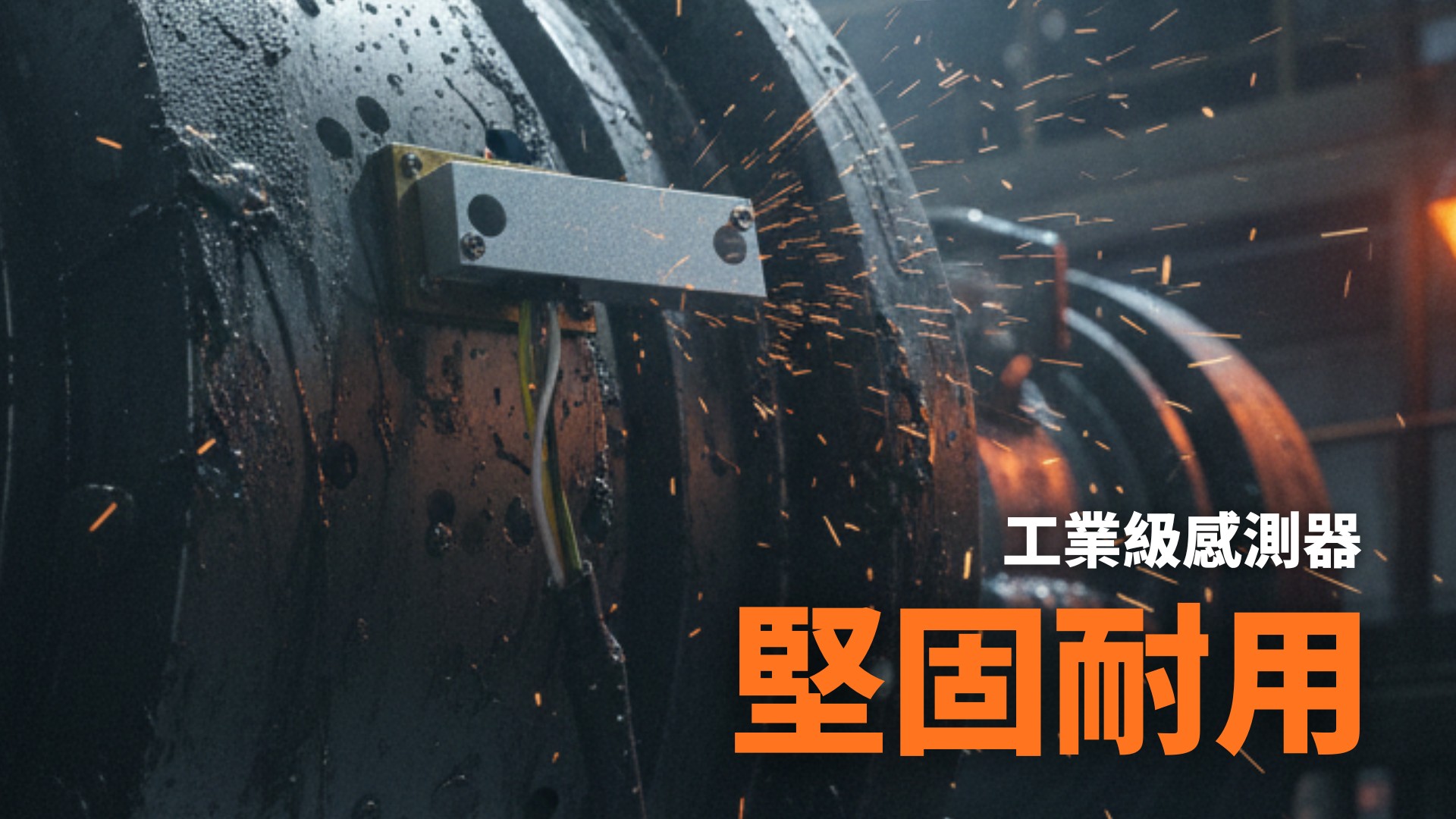

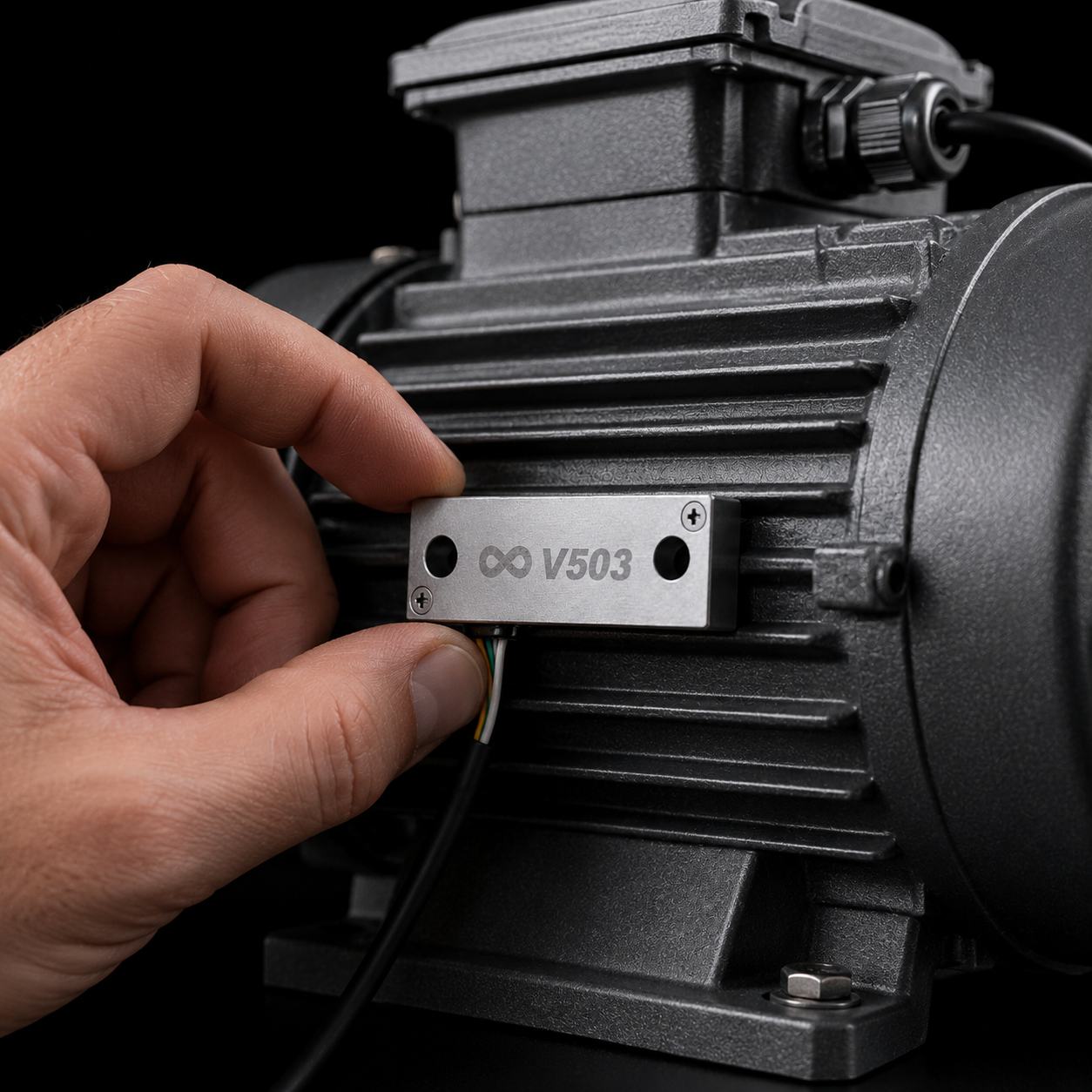

輕巧機身可直接安裝於馬達、泵浦或機台外殼，緊貼震動源精準擷取訊號，無需改造既有設備，三分鐘完成佈署。
V503 輸出標準 RS-485 差分訊號，搭配 Modbus RTU 通訊協議。單一 QGW820 閘道可串接多台 V503，透過 4G / MQTT 將震動資料即時推送雲端，實現遠端預知保養。
每個封包含 20 組三軸加速度取樣值與 1 組溫度值，最高 4 kHz 輸出頻率、2 kHz 預設，適應多種工業監測場景。
| 欄位 | Byte | 說明 |
|---|---|---|
| Header | 0–4 | ATSDT 指令碼 |
| 資料長度 | 5 | 125 個位元組 |
| 感測器類型 | 6 | Type = 1（V503） |
| 感測器 ID | 7 | 設備識別碼 |
| 序列號 | 8 | 0–255 流水序號 |
| XYZ 加速度 ×20 | 9–128 | 20 組 XYZ 三軸資料，各 16-bit 2 的補數 |
| 溫度值 | 129 | 8-bit，溫度 = (值 / 2.07) + 25°C |
| CRC | 130 | CRC-8/MAXIM 校驗 |
作為數據源頭，V503 已整合進助成多套智慧監測方案，從預知保養、智慧製造到半導體廠務，將震動數據轉化為可行動的設備健康洞察。
V503 提供 2KHz 高頻三軸振動數據，結合聲發射與電流感測，由 AI 模型提前預測軸承磨耗、轉子不平衡等故障，讓維護從「壞了才修」進化為「修在壞之前」。
了解 PdM 預知保養
透過 RS-485 將 V503 串接至邊緣 AI 閘道，對馬達、風機、輸送帶與 CNC 機台進行 24/7 預兆監測，捕捉切削振動異常，將非預期停機轉化為可排程維護。

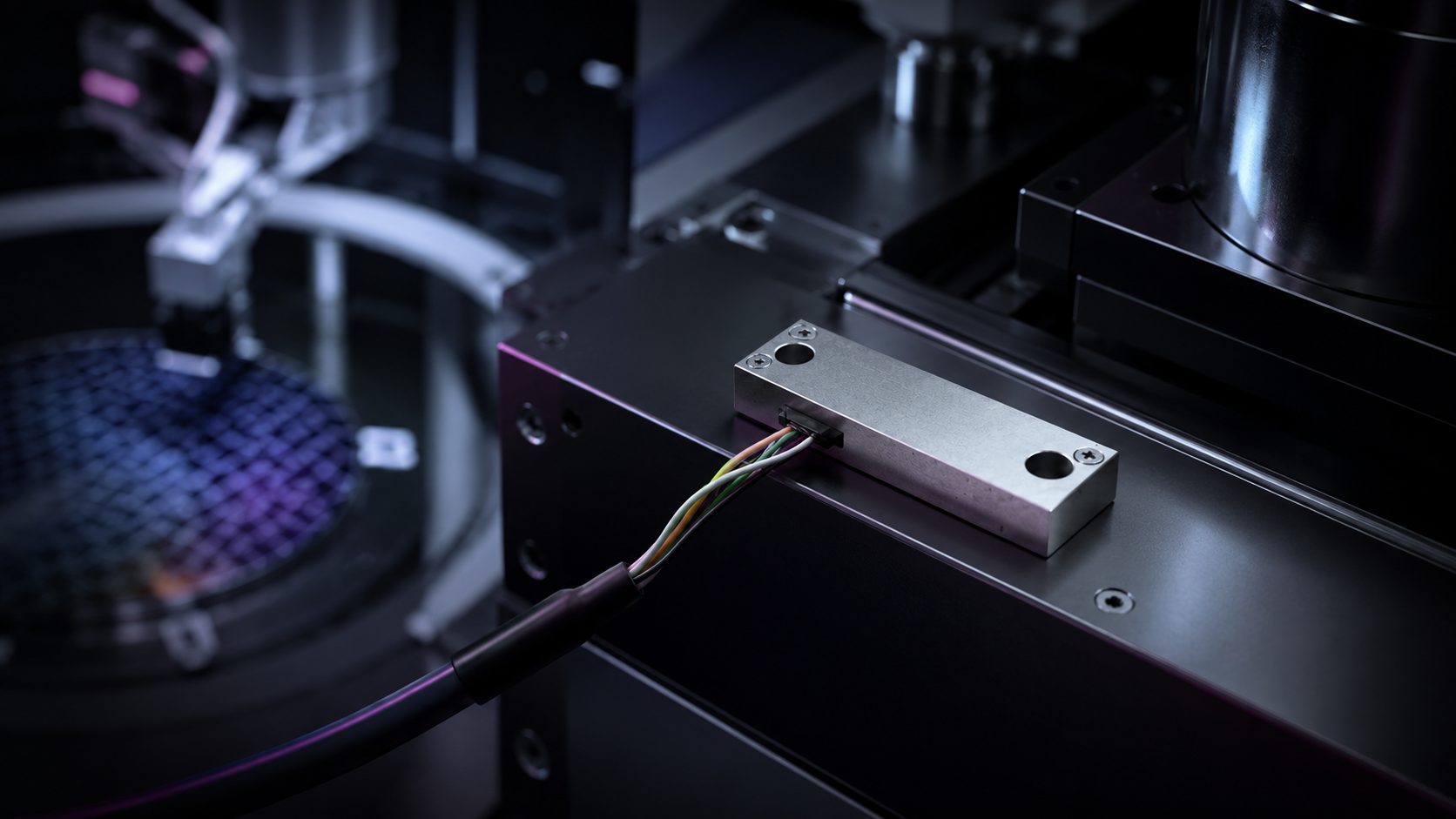

了解 SMM 智慧製造監控憑藉 20,000g 耐衝擊與微型體積，V503 可貼附於晶圓搬運與廠務馬達，以 2KHz 高頻輸出捕捉製程異常，確保半導體產線穩定運轉。
了解半導體廠務方案
SPECIFICATIONS
| 感測核心 · SENSING | |
|---|---|

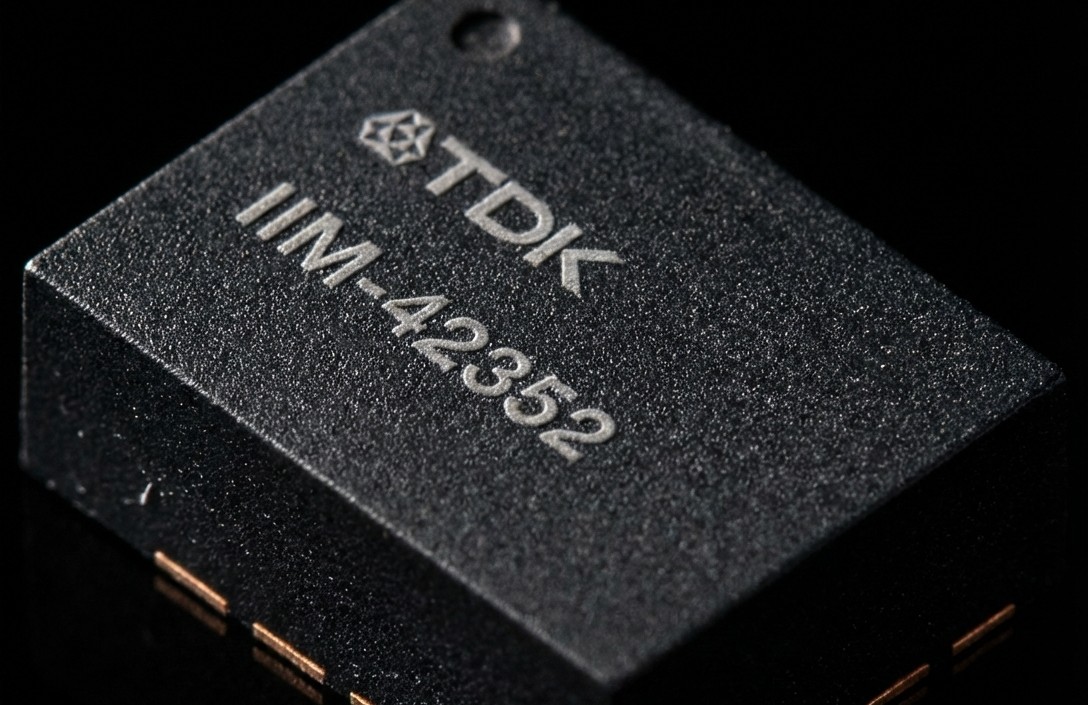

| 感測核心 | IIM-42352 / IIS3DWBTR |
| 監控範圍 | ±2g / ±4g / ±8g / ±16g（可調） |
| 輸出頻率 | 2KHz（可選 4KHz） |
| 取樣率 | 2 Ksps（每秒取樣 2000 次） |
| 雜訊密度 | 70 µg/√Hz |
| 抗振能力 | 20,000g 耐衝擊 |
| 通訊與供電 · INTERFACE | |
| 輸出介面 | RS-485（Modbus RTU） |

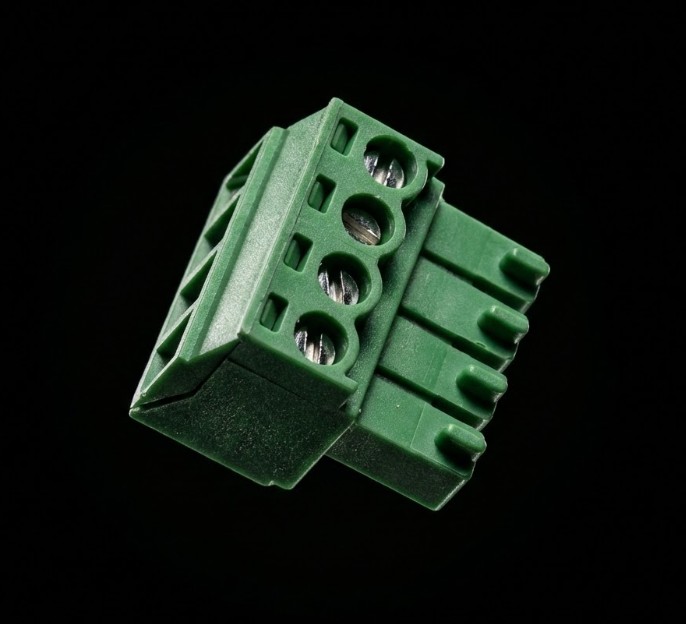

| 接頭型式 | MOLEX 接頭 |

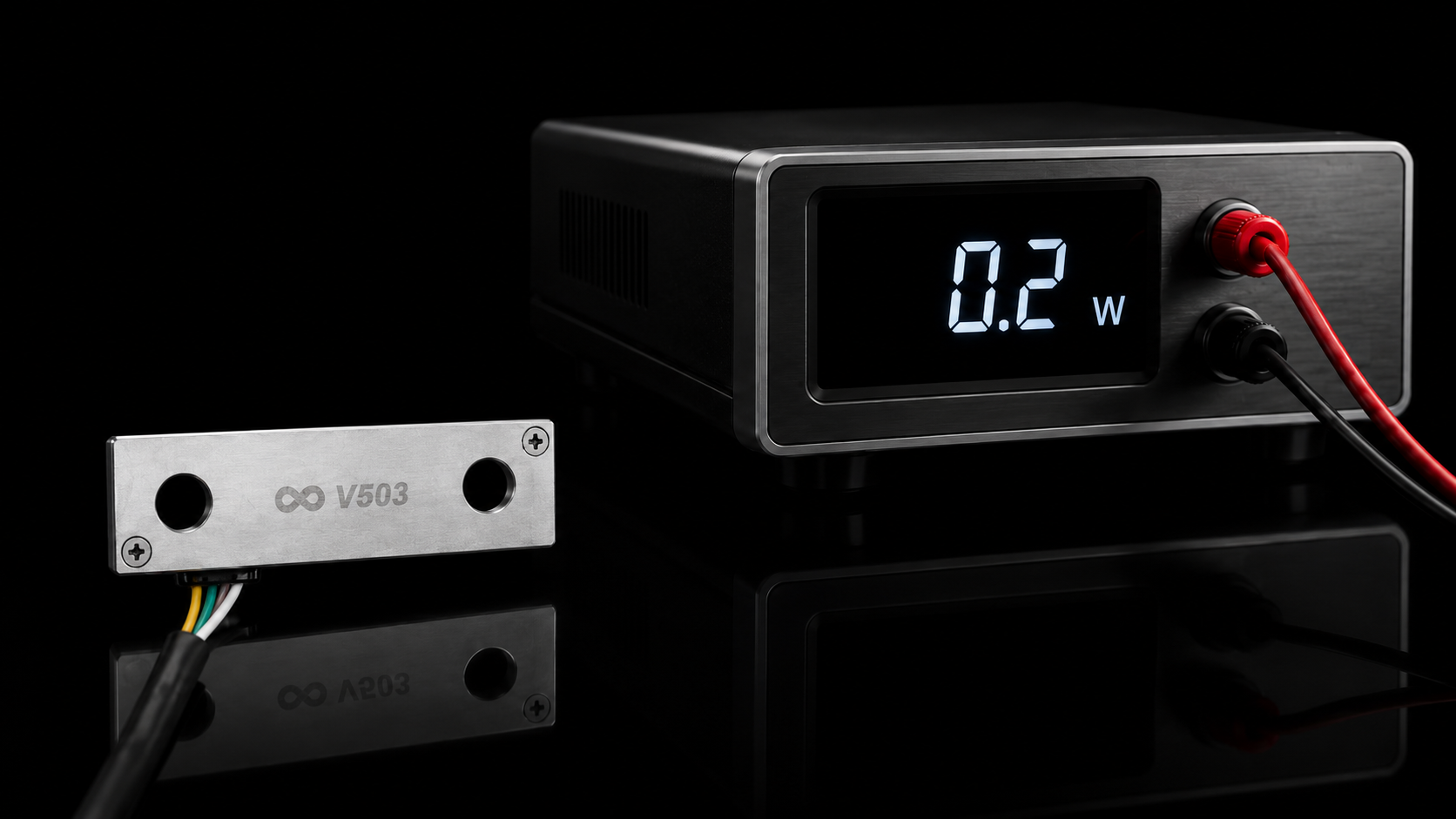

| 供電規格 | DC 5V / 0.2W |
| 操作溫度 | 0°C ~ +85°C |
| 機構與外觀 · MECHANICAL | |
| 外觀尺寸 | 37.4 × 6.1 × 10 mm |
| 外殼材質 | 鋁合金 / 不鏽鋼螺絲 |
| 重量規格 | 約 40g |
鋁合金外殼搭配不鏽鋼螺絲，僅 40g 重量，可輕易安裝於機械手臂或移動載具等空間有限之處。
※ 規格依 V503 Datasheet Ver.1.0 (Remastered) 整理，實際數據以出貨文件為準。需完整文件請至 下載中心 取得。
