Industry Solution  ·  Predictive Maintenance

設備故障
提前數週預警

V503 振動 + AS100 音頻 + W100 無線振動三維感知
AI 頻譜分析，停機率降低 70%

查看架構圖 瀏覽所有方案
Scroll
痛點

看不見的問題，正在損耗你的成本

$
突發停機損失往往是計畫維護成本的 5-10 倍，且影響交期與客戶信任
30%
固定週期維護造成 30% 的過度維護浪費，零件未達壽命就被更換
0
傳統設備無任何感測，故障徵兆在累積，直到破壞性故障才被察覺
N台
大型工廠有數百台設備，人工點檢效率低，且高度依賴資深工程師經驗

System Architecture

五大角色協同架構

V503 三軸振動 + AS100 音頻 + W100 無線振動三維感知，匯入 QGW820 閘道器，統一上報 QuanCore 預知保養平台。

V503
Sensor · 振動
V503
三軸振動感測，軸承 RMS / 峰值 / 頻譜分析（2–4kHz）
產品規格軸承劣化綜合健康評分
AS100
Sensor · 音頻
AS100
音頻 / 超聲波感測，偵測早期異音與劣化（DC–80kHz）
產品規格早期異音綜合健康評分
W100
Sensor · 無線振動
W100
LoRa 無線三軸振動，免佈線部署於旋轉設備
產品規格無線布點綜合健康評分
RS-485
USB
LoRa
QGW820
Gateway
QGW820
IoT 智慧閘道器
USB · RS-485 · LoRa 三路訊號匯聚
→ MQTT 上行雲端
MQTT
QuanCore 儀表板
Cloud Platform
QuanCore
預知保養平台 · 三維健康評估 · 剩餘壽命
即時儀表板智慧告警趨勢分析

Application Scenarios

四大旋轉設備，三維把關

從軸承到齒輪，多維交叉驗證降低誤報

情境照待補
V503 · 振動

軸承劣化 振動頻譜定位

V503 即時捕捉軸承 BPFO/BPFI 特徵頻率，提前識別磨損與不平衡。…

 NORMAL--
軸承振動波形
RMS--
Peak--
Freq--
01

軸承劣化
振動頻譜定位

V503 即時捕捉軸承 BPFO/BPFI 特徵頻率，提前識別磨損與不平衡。

V503 三軸振動
2–4kHz 採樣，IIM-42352 MEMS，RS-485 Modbus RTU
情境照待補
AS100 · 音頻

早期異音 音頻超聲波預警

AS100 在超聲波頻段捕捉微小裂紋與潤滑不良，最早 2–6 週預警。…

 NORMAL--
音頻頻譜
Peak dB--
Ultra--
SNR--
02

早期異音
音頻超聲波預警

AS100 在超聲波頻段捕捉微小裂紋與潤滑不良，最早 2–6 週預警。

AS100 聲發射
DC–80kHz 寬頻，MEMS 麥克風，SNR 64dB(A)
情境照待補
W100 · 無線

無線布點 多機台快速覆蓋

W100 LoRa 無線振動免佈線，快速布建於分散的旋轉設備。…

 NORMAL--
多機台振動
節點--
最大 RMS--
溫度--
03

無線布點
多機台快速覆蓋

W100 LoRa 無線振動免佈線，快速布建於分散的旋轉設備。

W100 無線振動
三軸振動 + 溫度，LoRa 免佈線，IP67
情境照待補
QuanCore AI

綜合健康評分 剩餘壽命估計

三路訊號融合，QuanCore 計算單一健康指標與剩餘壽命 RUL。…

 NORMAL--
設備綜合健康度
88%
健康度--
RUL--
狀態--
04

綜合健康評分
剩餘壽命估計

三路訊號融合，QuanCore 計算單一健康指標與剩餘壽命 RUL。

QGW820 + QuanCore
邊緣 FFT，雲端機器學習異常分類

Solution Components

方案組成產品

點擊架構中的任一角色，或從下方了解每款產品的詳細規格——各司其職，構建感知→傳輸→分析完整閉環。

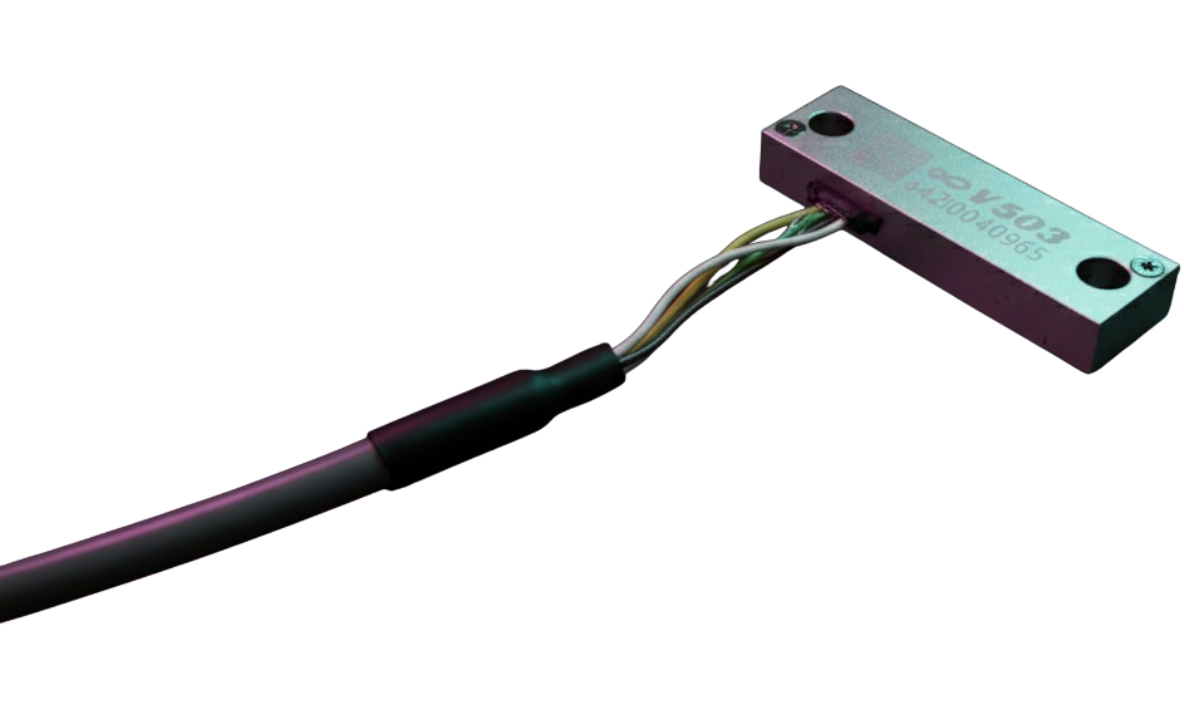

V503
V503
三軸振動感測器
2–4kHz 振動採樣率
IIM-42352 MEMS 加速規
RS-485 Modbus RTU
20,000g 耐衝擊
瞭解產品

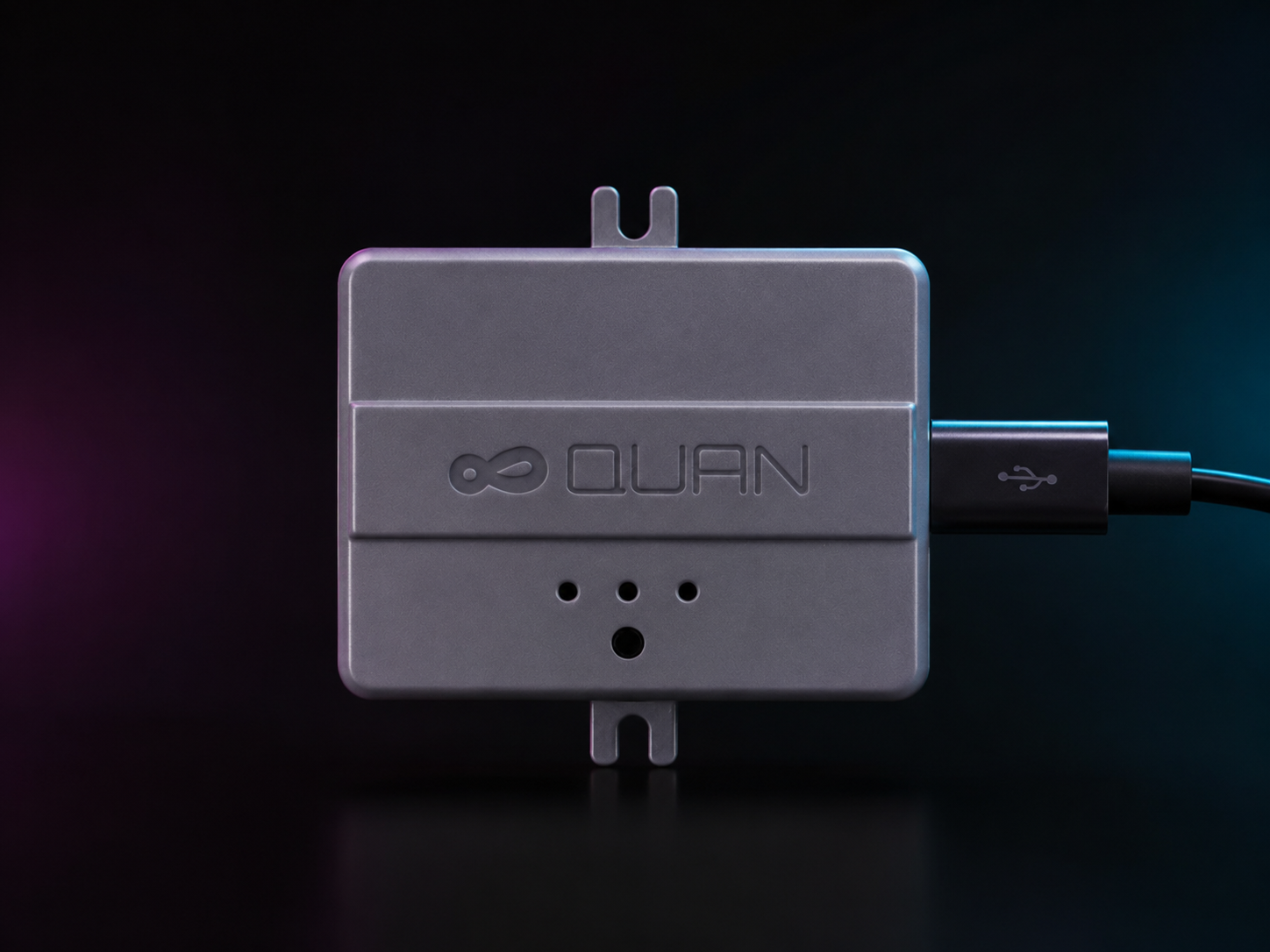

W100
W100
LoRa 無線振動感測器
三軸振動 + 溫度
LoRa 免佈線
電池供電長效
IP67 防護
瞭解產品

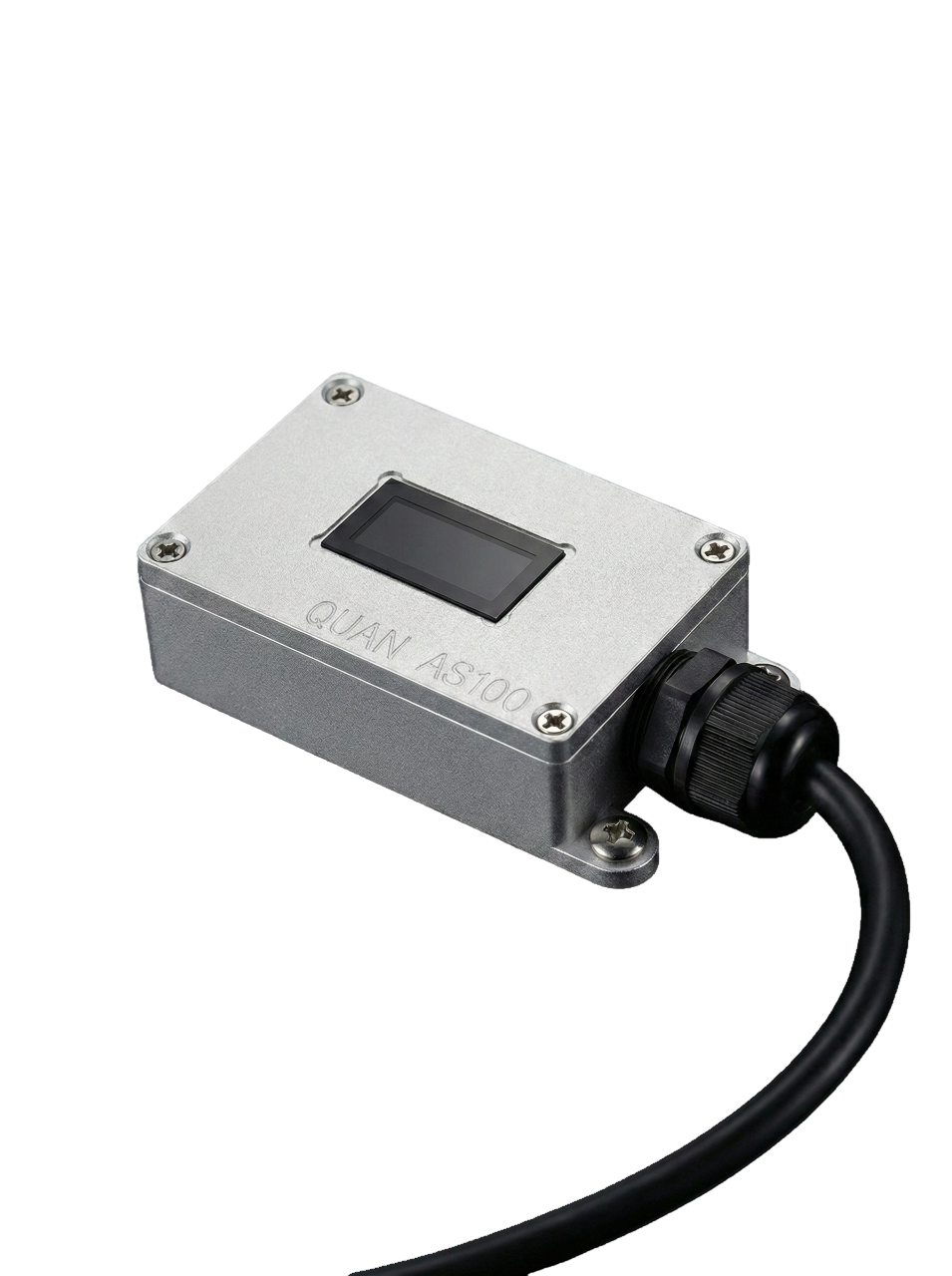

AS100
AS100
AE 聲發射感測器
DC – 80kHz 寬頻響應
MEMS 麥克風
SNR 64dB(A)
USB 2.0 · IP67
瞭解產品
QGW820
QGW820
IoT 智慧閘道器
USB / RS-485 / LoRa
MQTT 上行雲端
邊緣 FFT 分析
DIN Rail 安裝
瞭解產品

QuanCore Platform

統一設備健康儀表板

即時掌握旋轉設備健康度、三維感測數值與告警。

監測設備
24
台
當前告警
0
筆
整廠健康度
91
%
音頻點
12
AS100
振動點
16
V503
無線振動
20
W100
各站點健康度
點膠機群
92%
泵浦群組
88%
冰水主機
91%
空壓機群
95%
即時感測數值
AS100 音頻
58 dB
V503 振動
0.42 g
W100 無線振動
0.38 g
綜合健康度
91%
事件紀錄
導入效益

數字說話

-75%
計畫外停機減少
AI 故障預測讓維護有計畫，計畫外緊急停機次數降低 75%。
+30%
零件壽命延長
精準換件取代固定週期，零件平均使用壽命延長 30%，維護成本降低。
5×
ROI
預知保養投資報酬率平均達 5 倍，首年回收成本，第二年開始純收益。
開始導入

讓 AI
成為最稱職的設備守護者

聯繫助成國際解決方案專家，了解 PDM 如何為您的產線量身打造。

立即諮詢 預約 Demo
產品規格

簡易 Datasheet 對照

方案所有硬體的核心規格一覽，詳細規格請點選各產品頁面。

產品通訊量測 / 功能供電防護尺寸
V503
RS-485 振動感測器		RS-485 Modbus RTU3軸 ±16g / 4kHzDC 12–24VIP6740×40×25mm
W100
Wi-Fi 6 振動感測器		Wi-Fi 6 (802.11ax)3軸 ±16g / 4kHzUSB-C / 電池IP5455×45×20mm
AS100
聲發射感測器		USB-A0–80kHz AEUSB 5VIP68∅22×60mm
QGW820
多協定閘道器		Wi-Fi/4G/RS-485多協定聚合DC 12VIP41175×115×45mm
