Wi-Fi 6 Wireless Vibration Sensor · 無線振動監測

Wi-Fi 6 內建電池 24H 預知保養

W100

承襲 V503 工業級 MEMS 核心，改採 Wi-Fi 6 無線傳輸取代 RS-485 佈線；內建 800 mAh 電池可連續運作 24 小時，免拉線、免供電即可巡廠佈署，三軸 4 kHz 高頻監測馬達、CNC、AGV 等旋轉設備。

技術諮詢查看規格下載文件

DESIGN & CRAFTSMANSHIP

無線自由，免拉線即裝即測

精巧 50×40×20 mm ABS 外殼、僅 40g 輕量機身，內建 Wi-Fi 6 模組與 800 mAh 電池、Type-C 充電與直覺燈號，貼附即可監測，特別適合 AGV、機械手臂與難以佈線的無塵室場域。

FRONT VIEW

雷雕標誌 · 燈號 + Type-C

正面雷射雕刻 QUAN 標誌，三顆狀態燈號直覺顯示連線與充電狀態，Type-C 介面供電與充電一線完成。

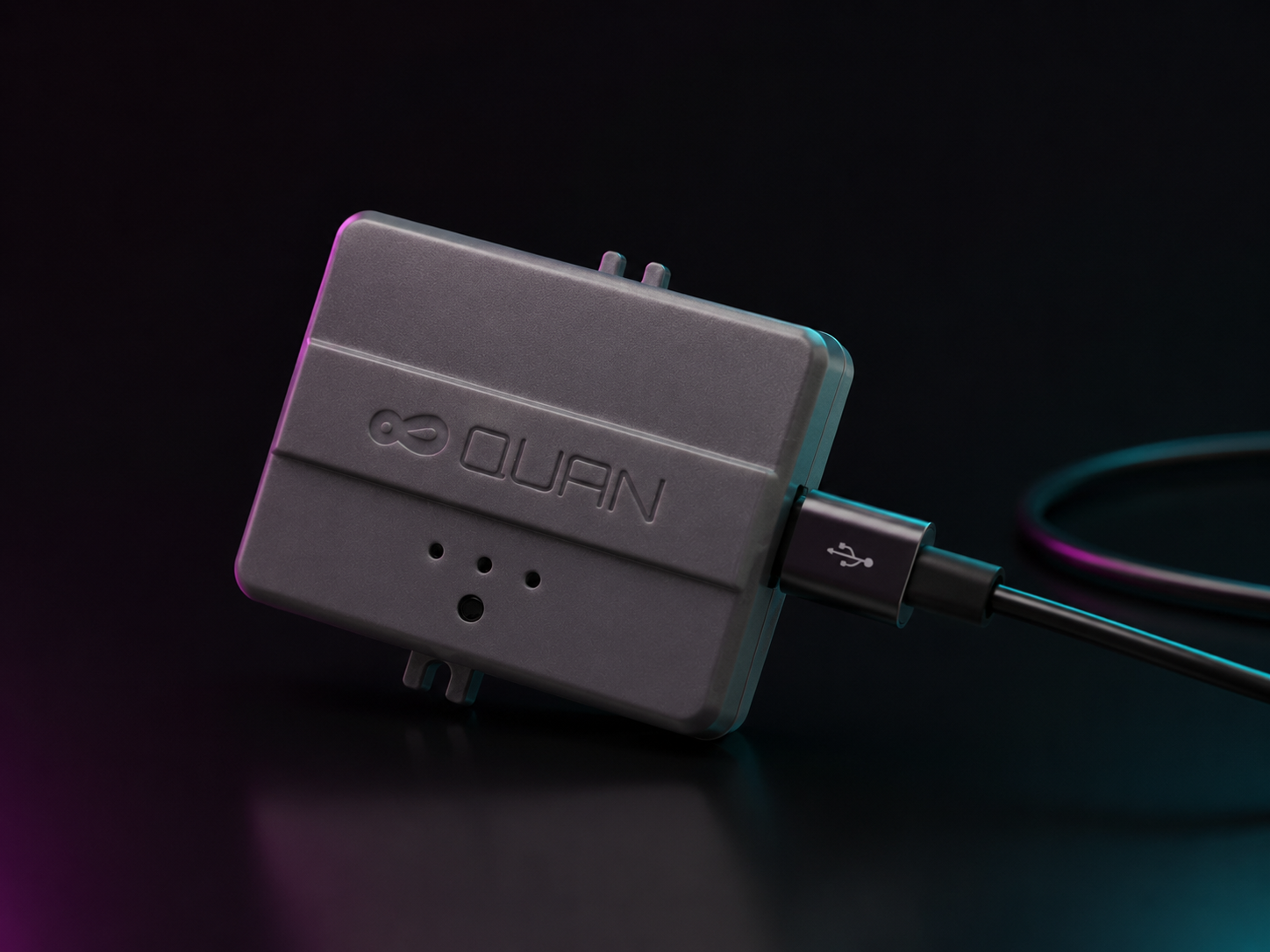

W100 側視 — 精巧外殼與安裝耳 — SIDE PROFILE
20 mm 精巧機身

50×40×20 mm ABS 外殼，兩側安裝耳便於鎖固，貼合狹小安裝面。

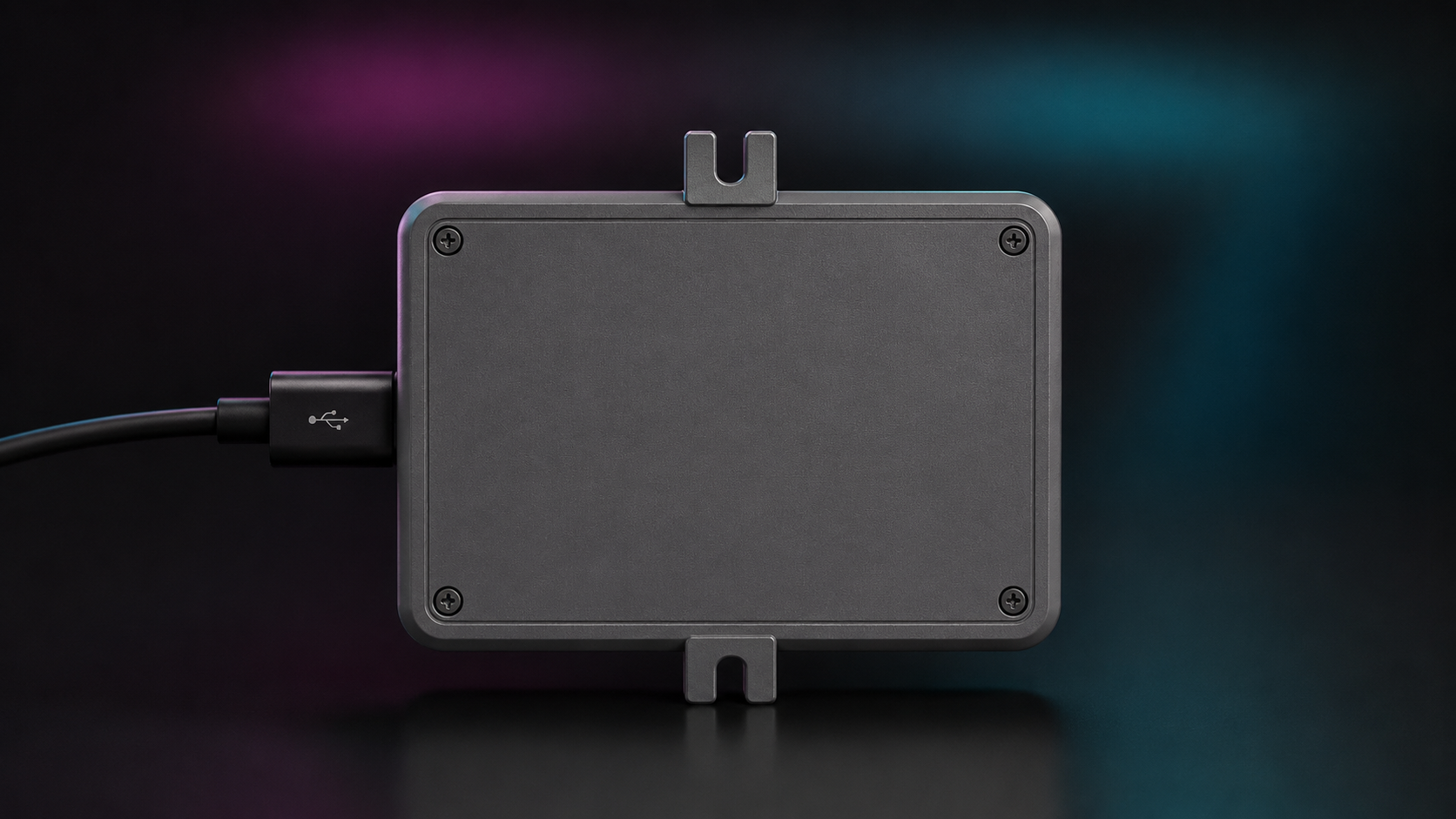

W100 背面 — 安裝設計與電池倉 — WIRELESS
內建電池 · 零佈線

內建 800 mAh 電池可續航 24 小時，Wi-Fi 6 無線回傳，免拉訊號線即可巡廠佈署。

W100 Wi-Fi 6 無線振動監測 — WI-FI 6 FREEDOM
免閘道器，直連現有無線網路

內建 Wi-Fi 6（802.11ax），在既有 AP 覆蓋下即時回傳 XYZ 三軸與溫度數據，無需 RS-485 佈線或額外閘道器，大幅降低舊廠升級成本。

WHY W100

四大關鍵優勢

無線傳輸標準

Wi-Fi 6

802.11ax 取代 RS-485 佈線，高速穩定、低延遲。

內建電池續航

24H

800 mAh 電池免供電佈署，巡廠、臨時監測即裝即用。

工業級耐衝擊

20,000g

承襲 V503 工業 MEMS 核心，惡劣震動環境穩定運作。

極致輕量

40g

50×40×20 mm 精巧機身，不影響設備原有動態特性。

WIRELESS FREEDOM

WiFi 6 無線傳輸，零佈線部署

W100 內建 Wi-Fi 6（802.11ax），在既有 AP 覆蓋下直接連網，無需拉線，特別適合 AGV、巡場機器人等移動載具的即時振動監控。

傳統有線感測改造需要大量佈線成本，W100 以 Wi-Fi 6 OFDMA 技術在密集 AP 環境中仍保持低延遲、高吞吐。現有無線網路即可接入，不必另建基礎設施。

Wi-Fi 6 / 802.11ax，支援密集 AP 環境
USB-C 供電 + 資料，一線搞定
20,000 g 抗震，適合 AGV 高衝擊環境
即插即連，無需額外閘道器

📡

W100 ×N

WiFi 6 振動節點

📶

Wi-Fi AP

802.11ax 接入點

☁️

Cloud / MES

即時分析平台

WIFI 6 ZERO-CABLE TOPOLOGY

🤖

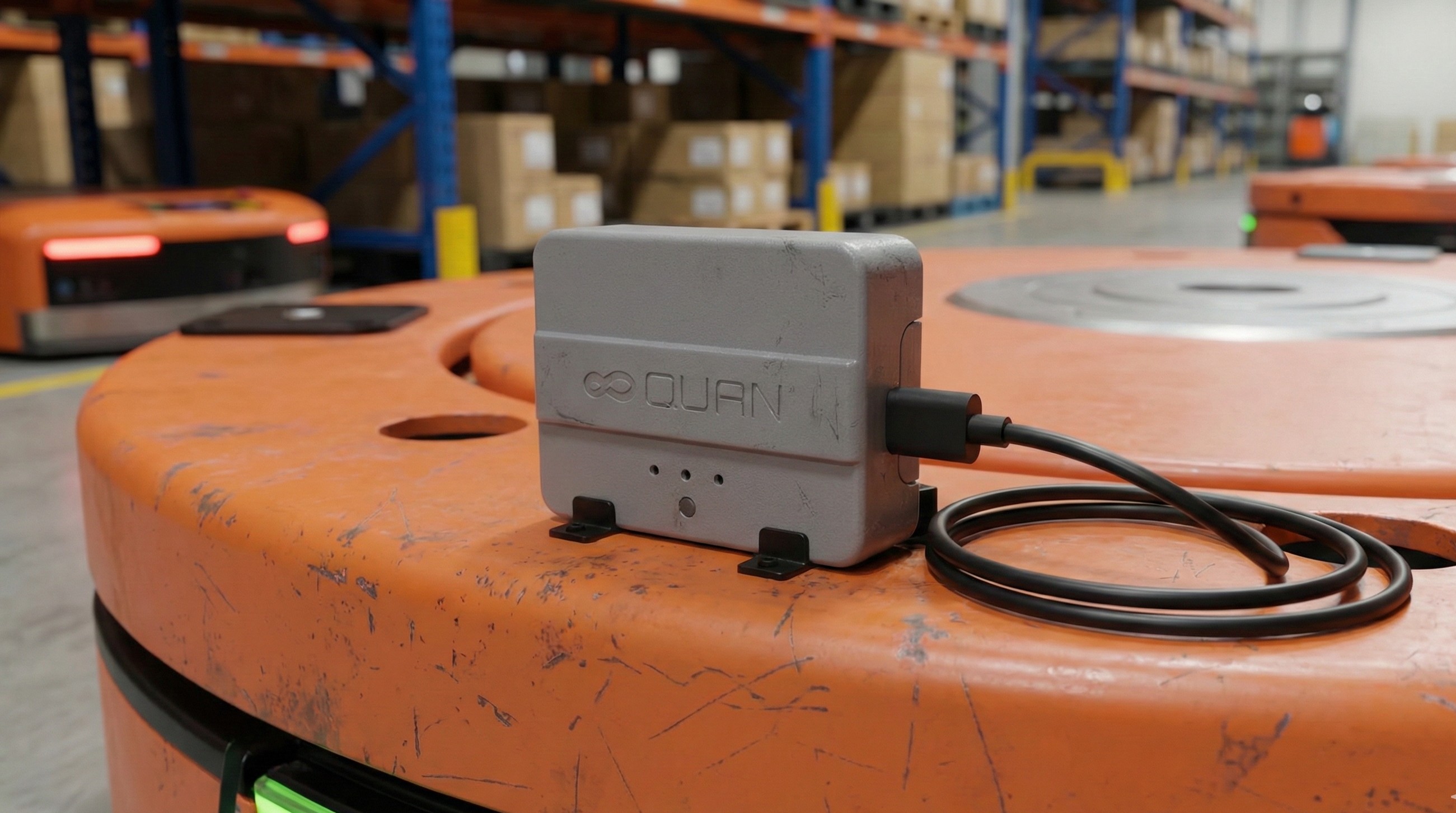

AGV 監測

移動載具震動即時回傳

🔍

巡場機器人

無線巡邏振動異常偵測

⚡

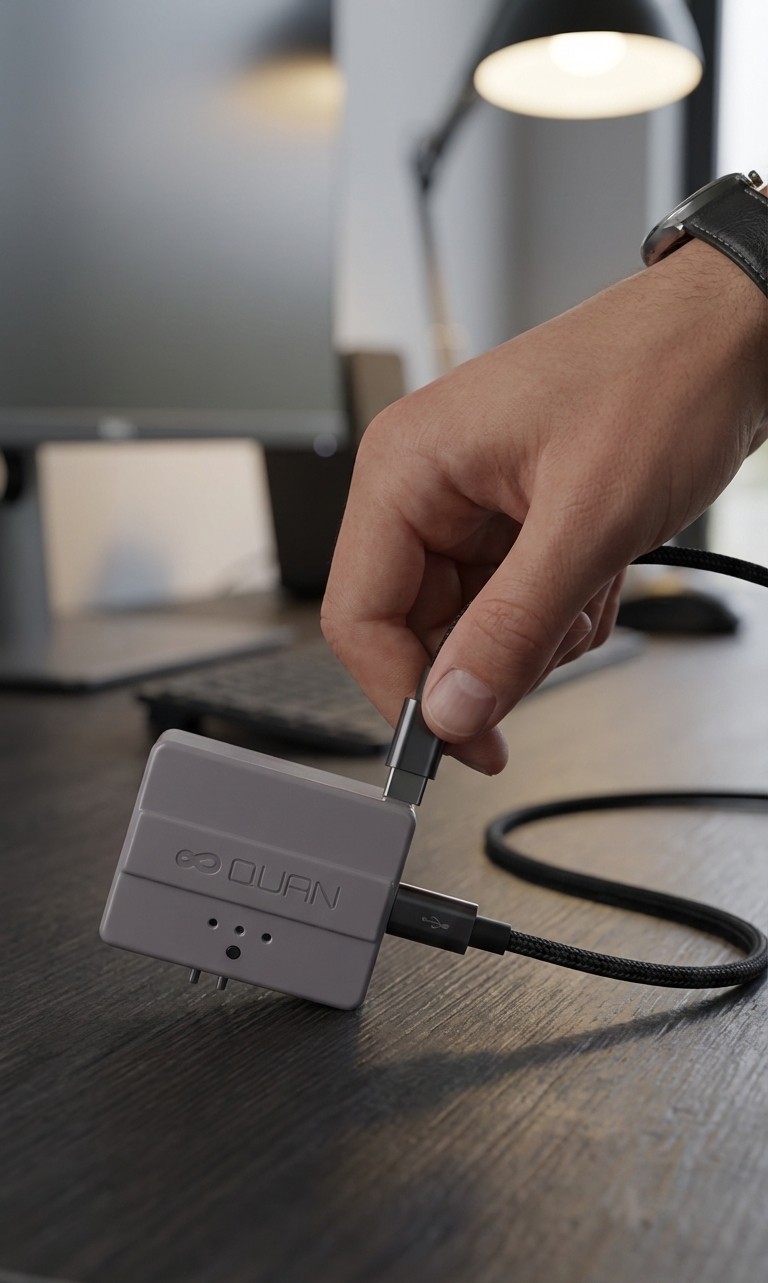

USB-C 供電

單線完成電源 + 資料傳輸

內建 Web 伺服器
設定從未如此簡單。

無需額外軟體，透過瀏覽器即可完成所有設定。

連接 Wi-Fi 熱點

手機或筆電連接至 W100 發出的 "wifi-vibration" 熱點。

瀏覽器登入

開啟瀏覽器輸入 192.168.4.1，輸入預設帳號密碼 (admin/admin)。

設定與重啟

填入現場 Wi-Fi 資訊及目標伺服器 IP，儲存並重啟即可開始傳輸。

直覺燈號指示 (3D 模擬)

QUAN

狀態情境	燈號顯示	備註
未設定 (AP模式)		左燈恆亮 / 右燈恆亮
已設定，嘗試連線		左燈閃爍 / 右燈恆亮
連上 Wi-Fi，未連目標		左燈不亮 / 右燈閃爍
正常運作 (連上目標)		左燈閃爍 / 右燈不亮
重置回 AP 模式	長壓按鈕	直到左綠右紅閃爍3次
進入休眠模式	長壓 5 秒	左右燈皆熄滅
Type-C 充電中		中間藍燈恆亮
已充飽 / 未充電		中間藍燈熄滅

SOLUTIONS WITH W100

W100 已驅動的無線監測方案

憑藉 Wi-Fi 6 無線與內建電池，W100 已整合進助成多套智慧監測方案，從預知保養、半導體無塵室到智慧製造，無需佈線即可快速為關鍵設備加裝監測點。

PREDICTIVE MAINTENANCE

預知保養系統 PdM

W100 以 Wi-Fi 6 即時回傳 2 kHz 高頻三軸振動數據，建立振動頻譜，由 AI 模型提前預測軸承磨損、轉子不平衡與葉片損傷，讓維護從「壞了才修」進化為「修在壞之前」。

了解 PdM 預知保養

SEMICONDUCTOR FAB

半導體設備與無塵室

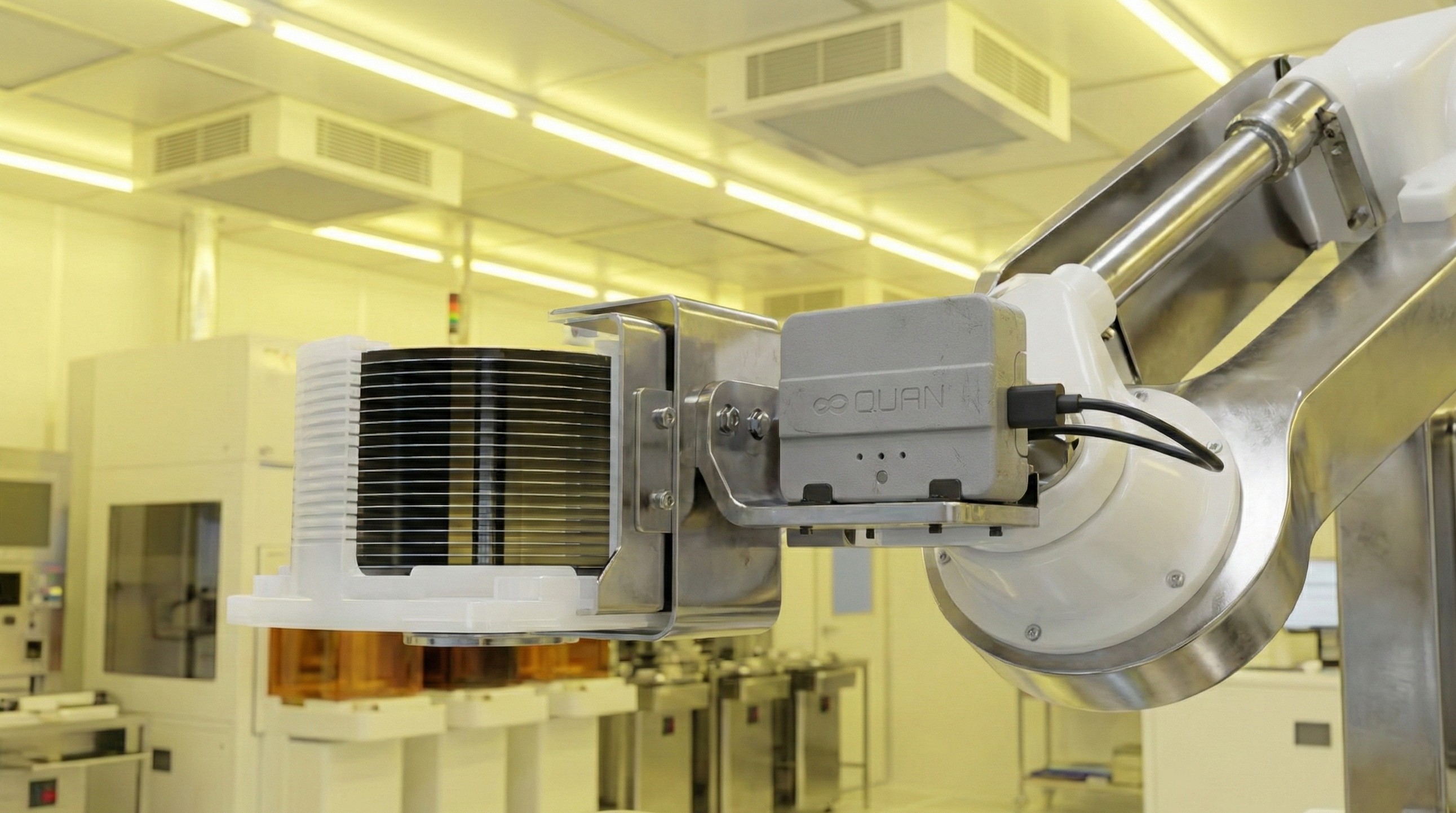

在無塵室等佈線困難的場域，或需安裝於晶圓傳送機械手臂上，W100 無需實體訊號線，大幅降低施工難度與微塵產生風險，即時回傳 XYZ 三軸震動數據至戰情室。

了解半導體廠務方案

SMART MANUFACTURING

智慧製造監控 SMM

對於缺乏監測系統的舊有廠房，W100 以簡易 AP 網頁設定與 Wi-Fi 傳輸快速為馬達、CNC 與輸送帶加裝監測點，無需重拉 RS-485 或乙太網路，整合至助成監控平台進行 24/7 預兆監測。

了解 SMM 智慧製造監控

技術規格

SPECIFICATIONS

感測核心 MEMS

IIM-42352

工業級三軸加速度計 (或 IIS3DWBTR)

通訊協定

Wi-Fi 6

IEEE 802.11 ax

輸出頻率

2KHz

可選 4KHz 高頻版

量測範圍

±16g

可切換 ±2g / ±4g / ±8g

取樣率

2000sps

每秒取樣次數

外觀規格

50 x 40 x 20mm

重量約 40g / ABS 塑膠外殼

操作溫度

0 ~ 85°C

FULL SPECIFICATIONS

完整技術規格

感測核心 · SENSING
感測核心	IIM-42352 / IIS3DWBTR
監控範圍	±2g / ±4g / ±8g / ±16g（可調）
輸出頻率	2KHz（可選 4KHz）
取樣率	2 Ksps（每秒取樣 2000 次）
抗振能力	20,000g 耐衝擊
無線與供電 · WIRELESS
通訊協定	Wi-Fi 6（IEEE 802.11ax）
遠端設定	TCP Port : 98 · AP 網頁設定
內建電池	800 mAh（連續運作約 24H）
充電介面	Type-C
供電規格	DC 5V / 200mA
操作溫度	0°C ~ +85°C
機構與外觀 · MECHANICAL
外觀尺寸	50 × 40 × 20 mm
外殼材質	ABS 塑膠
重量規格	約 40g

精巧無線機身 · 50 × 40 × 20 mm

ABS 外殼僅 40g，內建 Wi-Fi 6 與 800 mAh 電池，Type-C 充電與直覺燈號，免拉線即可安裝於機械手臂或移動載具。

※ 規格依 W100 Datasheet Ver.1.0 整理，實際數據以出貨文件為準。需完整文件請至下載中心取得。
